سٹیمپ ہول کے لیے TC-RV1126 AI کور بورڈ۔
  • سٹیمپ ہول کے لیے TC-RV1126 AI کور بورڈ۔سٹیمپ ہول کے لیے TC-RV1126 AI کور بورڈ۔
  • سٹیمپ ہول کے لیے TC-RV1126 AI کور بورڈ۔سٹیمپ ہول کے لیے TC-RV1126 AI کور بورڈ۔
  • سٹیمپ ہول کے لیے TC-RV1126 AI کور بورڈ۔سٹیمپ ہول کے لیے TC-RV1126 AI کور بورڈ۔
  • سٹیمپ ہول کے لیے TC-RV1126 AI کور بورڈ۔سٹیمپ ہول کے لیے TC-RV1126 AI کور بورڈ۔
  • سٹیمپ ہول کے لیے TC-RV1126 AI کور بورڈ۔سٹیمپ ہول کے لیے TC-RV1126 AI کور بورڈ۔
  • سٹیمپ ہول کے لیے TC-RV1126 AI کور بورڈ۔سٹیمپ ہول کے لیے TC-RV1126 AI کور بورڈ۔

سٹیمپ ہول کے لیے TC-RV1126 AI کور بورڈ۔

سٹیمپ ہول کے لیے TC-RV1126 AI کور بورڈ: Rockchip RV1126 AI Core Board 14nm quad-core 32-bit A7 low-power AI وژن پروسیسر RV1126 ، بلٹ ان 2.0 ٹاپس نیورل نیٹ ورک پروسیسر NPU۔ بلٹ ان ویڈیو کوڈیک ویڈیو کوڈیک ، سپورٹ 4K H.264/[email protected] اور ملٹی چینل ویڈیو کوڈیک۔

انکوائری بھیجیں

مصنوعات کی وضاحت

راکچپ RV1126 AI کور بورڈ۔

سٹیمپ ہول تعارف کے لیے 1.TC-RV1126 AI کور بورڈ۔
TC-RV1126 AI کور بورڈ بہترین چپ کارخانہ دار Rockchip سے 14nm کواڈ کور 32 بٹ A7 کم طاقت AI وژن پروسیسر RV1126 کو اپنایا۔ یہ NEO اور FPU کو مربوط کرتا ہے۔ مین فریکوئنسی 1.5GHz تک ہے ، جو فاسٹ بوٹ فاسٹ اسٹارٹ اپ کا احساس کر سکتی ہے اور ٹرسٹ زون کو سپورٹ کرتی ہے۔ ٹیکنالوجی اور ایک سے زیادہ کرپٹوگرافک انجن۔

RV1126 میں بلٹ ان 2.0 ٹاپس نیورل نیٹ ورک پروسیسر این پی یو ، مکمل ٹولز اور سپورٹ AI الگورتھمز ہیں ، اور Tensorflow ، PyTorch ، Caffe ، MxNet ، DarkNet ، اور ONN کے براہ راست تبادلوں اور تعیناتی کی حمایت کرتے ہیں۔

بلٹ ان ویڈیو کوڈیک ویڈیو کوڈیک ، 4K H.264/[email protected] اور ملٹی چینل ویڈیو کوڈیک کی حمایت کرتا ہے ، جو کم بٹ ریٹ ، کم تاخیر کوڈنگ اور ادراکی کوڈنگ کی ضروریات کو پورا کرسکتا ہے۔ RV1126 میں کثیر سطحی شور میں کمی ، 3 فریم HDR اور دیگر ٹیکنالوجیز ہیں۔

کور بورڈ وسرجن گولڈ ٹیکنالوجی کو اپناتا ہے ، سائز صرف 48 ملی میٹر*48 ملی میٹر ہے۔ یہ I2C ، SPI ، UART ، ADC ، PWM ، GPIO ، USB2.0 ، SDIO ، I2S ، MIPI-DSI ، MIPI-CSI ، CIF ، SDMMC ، PHY اور دیگر بھرپور انٹرفیس کے ساتھ 172 پنوں کو باہر لے جاتا ہے ، جو درخواست کو پورا کرسکتے ہیں۔ مزید منظرناموں کی ضروریات۔
بلڈروٹ+کیو ٹی آپریٹنگ سسٹم کو سپورٹ کریں ، سسٹم کم وسائل پر قابض ہے ، تیزی سے شروع ہوتا ہے ، مستحکم اور قابل اعتماد طریقے سے چلتا ہے۔

تھنک کور کے اوپن سورس پلیٹ فارم کور بورڈز اور ڈویلپمنٹ بورڈز۔ تھینک کور کا مکمل سوٹ ہارڈ ویئر اور سافٹ وئیر کسٹمائزیشن سروسز سولوشنز جو کہ راکچپ سوز پر مبنی ہے ، کسٹمر کے ڈیزائن کے عمل کو سپورٹ کرتا ہے ، ابتدائی ترقیاتی مراحل سے لے کر کامیاب بڑے پیمانے پر پیداوار تک۔

بورڈ ڈیزائن سروسز
گاہکوں کی ضروریات کے مطابق موزوں کیریئر بورڈ بنانا۔
اخراجات میں کمی اور کم پاؤں کے نشان اور ترقی کے چکر کو کم کرنے کے لیے آخری صارف کے ہارڈ ویئر میں ہمارے ایس او ایم کا انضمام

سافٹ ویئر ڈویلپمنٹ سروسز
- فرم ویئر ، ڈیوائس ڈرائیور ، بی ایس پی ، مڈل ویئر۔
- مختلف ترقیاتی ماحول کی پورٹنگ۔
- پلیٹ فارم کو نشانہ بنانے کے لیے انضمام۔

مینوفیکچرنگ سروسز
- اجزاء کی خریداری
- پیداوار کی مقدار بنتی ہے۔
- کسٹم لیبلنگ۔
- مکمل ٹرن کلیدی حل۔

سرایت شدہ R&D
ٹیکنالوجی۔
Low "نچلی سطح کا OS: اینڈرائیڈ اور لینکس ، جینیٹیک ہارڈ ویئر لانے کے لیے۔
ڈرائیور پورٹنگ: اپنی مرضی کے مطابق ہارڈ ویئر کے لیے ، OS کی سطح پر کام کرنے والے ہارڈ ویئر کی تعمیر۔
سیکورٹی اور مستند ٹول: یہ یقینی بنانے کے لیے کہ ہارڈ ویئر صحیح طریقے سے کام کر رہا ہے۔



RV1126۔
RV1109۔
۔کواڈ کور ARM Cortex-A7 اور RISC-V MCU۔
ڈوئل کور ARM Cortex-A7 اور RISC-V MCU۔
۔250ms فوری آغاز۔
250ms فوری آغاز۔
۔2.0 ٹاپس این پی یو۔
1.2 ٹاپ این پی یو۔
۔14M ISP 3F HDR کے ساتھ۔
3M HDR کے ساتھ 5M ISP۔
۔بیک وقت 3 کیمرے ان پٹ کی حمایت کریں۔
بیک وقت 3 کیمرے ان پٹ کی حمایت کریں۔
۔4K H.264/H.265 ویڈیو کوڈنگ اور ضابطہ کشائی۔
5M H.264/H.265 ویڈیو کوڈنگ اور ضابطہ کشائی۔

2. سٹمپ ہول پیرامیٹر کے لیے ٹی سی-آر وی 11126 اے آئی کور بورڈ (تفصیلات)

ساختی پیرامیٹرز

بیرونی

سٹیمپ سوراخ کی شکل۔

کور بورڈ کا سائز۔

48 ملی میٹر*48 ملی میٹر*1.2 ملی میٹر۔

مقدار

172 پن۔

پرت۔

پرت 6۔

کارکردگی کا پیرامیٹر۔

سی پی یو

Rockchip RV1126 کواڈ کور ARM Cortex-A7 32-bit کم پاور AI وژن پروسیسر ، 1.5GHz پر بند

این پی یو

2.0 ٹاپس ، مضبوط نیٹ ورک ماڈل مطابقت کے ساتھ ، TensorFlow/MXNet/PyTorch/Caffe ، وغیرہ کو سپورٹ کریں۔

رام

معیاری 1GB LPDDR4 ، اختیاری 512MB یا 2GB۔

یاداشت

معیاری 8 جی بی ، 4 جی بی/8 جی بی/16 جی بی/32 جی بی ایم ایم سی اختیاری۔

پاور مینجمنٹ۔

RK809-2 PMU پاور مینجمنٹ یونٹ

ویڈیو ڈیکوڈنگ۔

4K H.264/H.265 30fps ویڈیو ڈیکوڈنگ۔

ویڈیو انکوڈنگ۔

4K H.264/H.265 30fps ویڈیو انکوڈنگ۔

نظام

لینکس

بجلی کی فراہمی

ان پٹ وولٹیج 5V ، چوٹی کرنٹ 3A۔

ہارڈ ویئر کی خصوصیات

ڈسپلے

MIPI-DSI انٹرفیس ، [email protected] سپورٹ کریں۔

آڈیو۔

8-چینل I2S (TDM/PDM) ، 2-چینل I2S۔

ایتھرنیٹ

10/100/1000Mbps ایتھرنیٹ انٹرفیس کی حمایت کریں۔

وائرلیس نیٹ ورک

SDIO انٹرفیس کے ذریعے توسیع۔

ویب کیم

3 کیمروں کے بیک وقت ان پٹ کی حمایت کرتا ہے: 2 MIPI CSI (یا LVDS/sub LVDS) اور 1 DVP (BT.601/BT.656/BT.1120) 14 ملین ISP 2.0 کو 3 فریم HDR کے ساتھ سپورٹ کریں۔

پردیی انٹرفیس۔

USB2.0 OTG ، USB2.0 HOST۔

گیگابٹ ایتھرنیٹ انٹرفیس ، SDIO 3.0*2۔

8 چینل I2S TDM/PDM کے ساتھ ، 2 چینل I2S۔

UART*6 ، SPI*2 ، I2C*6 ، GPIO ، CAN ، PWM۔

برقی خصوصیات

ان پٹ وولٹیج۔

5V/3A۔

ذخیرہ اندوزی کا درجہ حرارت

-30 ~ 80 ڈگری

-20 ~ 60 ڈگری

آپریٹنگ درجہ حرارت

-20 ~ 60 ڈگری


سٹیمپ ہول فیچر اور ایپلیکیشن کے لیے 3.TC-RV1126 AI کور بورڈ۔
TC-RV1126 کور بورڈ میں درج ذیل خصوصیات ہیں:
کواڈ کور ، لو پاور ، ہائی پرفارمنس AI وژن پروسیسر RV1126 ، بلٹ ان این پی یو سے لیس ، 2.0 ٹاپ کی کمپیوٹنگ پاور کے ساتھ۔

ملٹی لیول شور میں کمی ، 3 فریم ایچ ڈی آر ٹیکنالوجی ، سپورٹ 4K H.264/[email protected] اور ملٹی چینل ویڈیو انکوڈنگ اور ڈیکوڈنگ کی صلاحیتیں۔

چھوٹے سائز ، صرف 48 ملی میٹر*48 ملی میٹر

172 پنوں کی قیادت ، انٹرفیس کے بھرپور وسائل؛

Builidroot+QT آپریٹنگ سسٹم کو سپورٹ کریں ، کم وسائل پر قبضہ کریں ، تیز ، مستحکم اور قابل اعتماد شروع کریں۔

ایک مکمل SDK ، بشمول کراس کمپائلر ٹول چین ، بی ایس پی سورس کوڈ ، ایپلیکیشن ڈویلپمنٹ ماحول ، ڈویلپمنٹ دستاویزات ، مثالیں ، چہرے کی شناخت الگورتھم اور دیگر وسائل ، صارفین کو مزید حسب ضرورت بنانے کے لیے فراہم کیے گئے ہیں۔

درخواست کا منظر نامہ۔
یہ بڑے پیمانے پر چہرے کی شناخت ، اشاروں کی پہچان ، گیٹ تک رسائی کنٹرول ، سمارٹ ڈور لاکس ، سمارٹ سیکیورٹی ، آئی پی سی سمارٹ ویب کیمرے ، سمارٹ ڈور بیلز/بلی کی آنکھیں ، سیلف سروس ٹرمینلز ، سمارٹ فنانس ، سمارٹ کنسٹرکشن سائٹس ، سمارٹ ٹریول ، سمارٹ میڈیکل اور دیگر صنعتیں



سٹیمپ ہول کی تفصیلات کے لیے 4.TC-RV1126 AI کور بورڈ۔

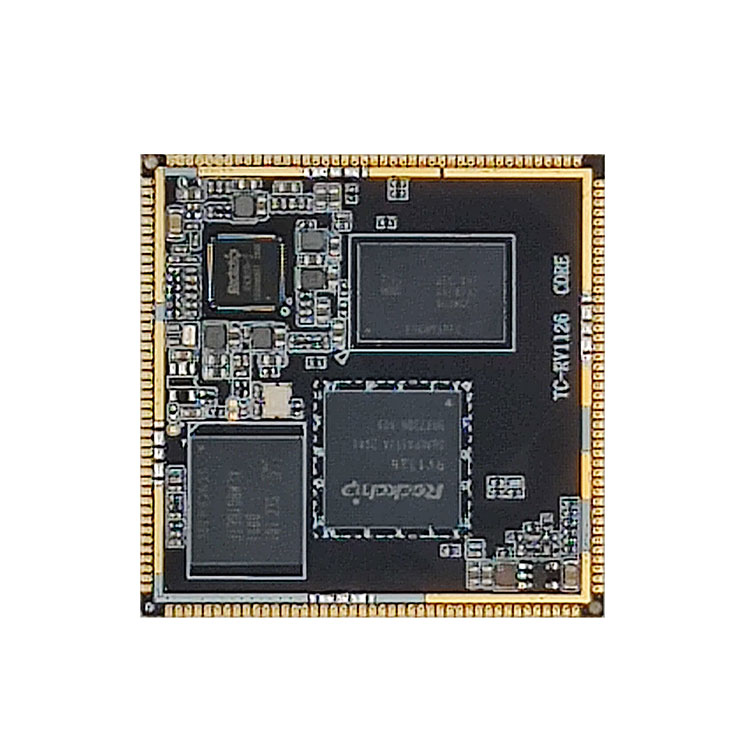

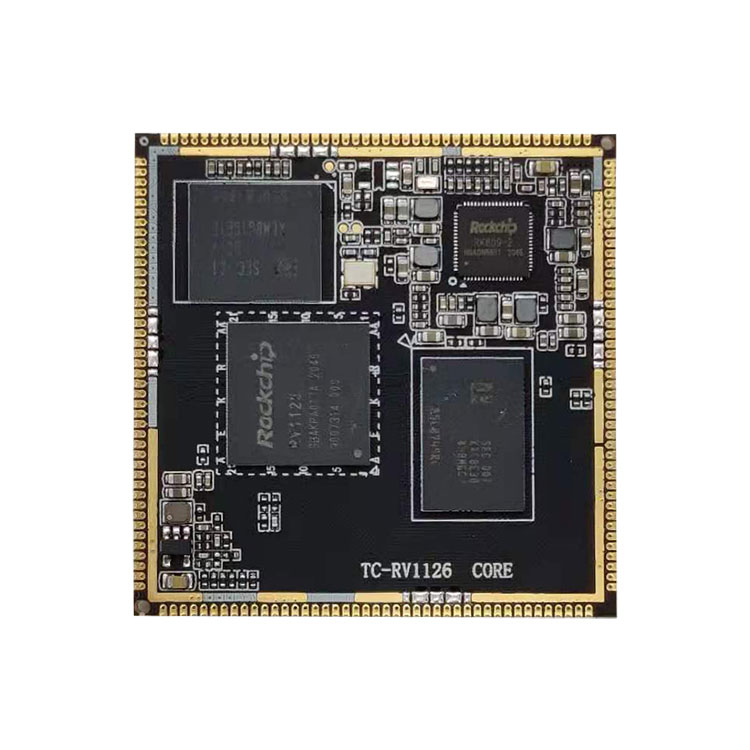

سٹیمپ ہول فرنٹ ویو کے لیے TC-RV1126 AI کور بورڈ۔



سٹیمپ ہول فرنٹ ویو کے لیے TC-RV1126 AI کور بورڈ۔



سٹیمپ ہول اسٹرکچر چارٹ کے لیے TC-RV1126 AI کور بورڈ۔



5. ٹی سی-آر وی 11126 اے آئی کور بورڈ برائے سٹیمپ ہول قابلیت۔
پروڈکشن پلانٹ میں یاماہا امپورٹڈ آٹومیٹک پلیسمنٹ لائنز ، جرمن ایسسا سلیکٹیو ویو سولڈرنگ ، سولڈر پیسٹ انسپکشن تھری ڈی-ایس پی آئی ، اے او آئی ، ایکس رے ، بی جی اے ری ورک اسٹیشن اور دیگر آلات ہیں ، اور اس میں پروسیس فلو اور سخت کوالٹی کنٹرول مینجمنٹ ہے۔ بنیادی بورڈ کی وشوسنییتا اور استحکام کو یقینی بنائیں۔



6. ڈیلیور ، شپنگ اور سروسنگ۔
ARM پلیٹ فارمز جو فی الحال ہماری کمپنی نے لانچ کیے ہیں ان میں RK (Rockchip) اور Allwinner solutions شامل ہیں۔ RK حل میں RK3399 ، RK3288 ، PX30 ، RK3368 ، RV1126 ، RV1109۔ ، RK3568 شامل ہیں۔ Allwinner حل A64 شامل ہیں پروڈکٹ فارم میں بنیادی بورڈز ، ڈویلپمنٹ بورڈز ، انڈسٹریل کنٹرول مدر بورڈز ، انڈسٹریل کنٹرول انٹیگریٹڈ بورڈز اور مکمل پروڈکٹس شامل ہیں۔ یہ بڑے پیمانے پر کمرشل ڈسپلے ، اشتہاری مشین ، بلڈنگ مانیٹرنگ ، وہیکل ٹرمینل ، ذہین شناخت ، ذہین IoT ٹرمینل ، AI ، Aiot ، انڈسٹری ، فنانس ، ایئرپورٹ ، کسٹمز ، پولیس ، ہسپتال ، ہوم سمارٹ ، ایجوکیشن ، کنزیومر الیکٹرانک سیٹ وغیرہ میں استعمال ہوتا ہے۔

تھنک کور کے اوپن سورس پلیٹ فارم کور بورڈز اور ڈویلپمنٹ بورڈز۔ تھینک کور کا مکمل سوٹ ہارڈ ویئر اور سافٹ وئیر کسٹمائزیشن سروسز سولوشنز جو کہ راکچپ سوز پر مبنی ہے ، کسٹمر کے ڈیزائن کے عمل کو سپورٹ کرتا ہے ، ابتدائی ترقیاتی مراحل سے لے کر کامیاب بڑے پیمانے پر پیداوار تک۔

بورڈ ڈیزائن سروسز
گاہکوں کی ضروریات کے مطابق موزوں کیریئر بورڈ بنانا۔
اخراجات میں کمی اور کم پاؤں کے نشان اور ترقی کے چکر کو کم کرنے کے لیے آخری صارف کے ہارڈ ویئر میں ہمارے ایس او ایم کا انضمام

سافٹ ویئر ڈویلپمنٹ سروسز
فرم ویئر ، ڈیوائس ڈرائیور ، بی ایس پی ، مڈل ویئر۔
مختلف ترقیاتی ماحول میں پورٹنگ۔
پلیٹ فارم کو نشانہ بنانے کے لیے انضمام۔

مینوفیکچرنگ سروسز
اجزاء کی خریداری۔
پیداوار کی مقدار بنتی ہے۔
کسٹم لیبلنگ۔
مکمل ٹرن کلیدی حل۔

سرایت شدہ R&D
ٹیکنالوجی۔
Low "نچلی سطح کا OS: اینڈرائیڈ اور لینکس ، جینیٹیک ہارڈ ویئر لانے کے لیے۔
ڈرائیور پورٹنگ: اپنی مرضی کے مطابق ہارڈ ویئر کے لیے ، OS کی سطح پر کام کرنے والے ہارڈ ویئر کی تعمیر۔
سیکورٹی اور مستند ٹول: یہ یقینی بنانے کے لیے کہ ہارڈ ویئر صحیح طریقے سے کام کر رہا ہے۔

سافٹ ویئر اور ہارڈ ویئر کی معلومات۔
کور بورڈ اسکیمیٹک ڈایاگرام اور بٹ نمبر ڈایاگرام مہیا کرتا ہے ، ڈویلپمنٹ بورڈ نیچے بورڈ ہارڈ ویئر کی معلومات فراہم کرتا ہے جیسے پی سی بی سورس فائلز ، سافٹ ویئر ایس ڈی کے پیکج اوپن سورس ، یوزر مینولز ، گائیڈ دستاویزات ، ڈیبگنگ پیچ وغیرہ۔

7. سوالات
1. کیا آپ کو سپورٹ حاصل ہے؟ کس قسم کی تکنیکی مدد موجود ہے؟
تھنک کور کا جواب: ہم کور بورڈ ڈویلپمنٹ بورڈ کے لیے سورس کوڈ ، سکیمیٹک ڈایاگرام ، اور تکنیکی دستی فراہم کرتے ہیں۔
ہاں ، تکنیکی مدد ، آپ ای میل یا فورم کے ذریعے سوالات پوچھ سکتے ہیں۔

تکنیکی مدد کا دائرہ کار۔
1. سمجھیں کہ ڈویلپمنٹ بورڈ میں کون سے سافٹ وئیر اور ہارڈ ویئر کے وسائل فراہم کیے جاتے ہیں۔
2. ترقیاتی بورڈ کو عام طور پر چلانے کے لیے فراہم کردہ ٹیسٹ پروگرام اور مثالیں کیسے چلائیں۔
3. اپ ڈیٹ سسٹم کو کیسے ڈاؤن لوڈ اور پروگرام کریں۔
4. اس بات کا تعین کریں کہ کوئی خرابی ہے یا نہیں۔ درج ذیل مسائل تکنیکی معاونت کے دائرہ کار میں نہیں ہیں ، صرف تکنیکی گفتگو کی جاتی ہے۔
’´. سورس کوڈ کو سمجھنے اور اس میں ترمیم کرنے کا طریقہ ، خود سے جدا ہونا اور سرکٹ بورڈز کی تقلید۔
’µ. آپریٹنگ سسٹم کو مرتب اور ٹرانسپلانٹ کرنے کا طریقہ
’¶. صارفین کو اپنی ترقی میں درپیش مسائل ، یعنی صارف کی تخصیص کے مسائل۔
نوٹ: ہم "حسب ضرورت" کی وضاحت اس طرح کرتے ہیں: اپنی ضروریات کو سمجھنے کے لیے ، صارفین کسی بھی پروگرام کے کوڈ اور آلات کو خود ڈیزائن کرتے ، بناتے یا اس میں ترمیم کرتے ہیں۔

2. کیا آپ احکامات قبول کر سکتے ہیں؟
تھنک کور نے جواب دیا:
خدمات جو ہم فراہم کرتے ہیں: 1. نظام حسب ضرورت 2. سسٹم ٹیلرنگ 3. ڈرائیو ڈویلپمنٹ 4. فرم ویئر اپ گریڈ 5. ہارڈ ویئر منصوبہ بندی ڈیزائن 6. پی سی بی لے آؤٹ 7. سسٹم اپ گریڈ 8. ترقیاتی ماحول کی تعمیر 9. ایپلیکیشن ڈیبگنگ کا طریقہ 10. ٹیسٹ کا طریقہ 11. مزید حسب ضرورت خدماتâ ”

3. اینڈرائیڈ کور بورڈ استعمال کرتے وقت کن تفصیلات پر توجہ دینی چاہیے؟
کوئی بھی پروڈکٹ ، استعمال کی مدت کے بعد ، اس قسم یا اس کے کچھ چھوٹے مسائل ہوں گے۔ یقینا the اینڈرائیڈ کور بورڈ بھی اس سے مستثنیٰ نہیں ہے ، لیکن اگر آپ اسے برقرار رکھتے ہیں اور اسے صحیح طریقے سے استعمال کرتے ہیں تو تفصیلات پر توجہ دیں ، اور بہت سے مسائل حل ہو سکتے ہیں۔ عام طور پر تھوڑی سی تفصیل پر دھیان دیں ، آپ اپنے آپ کو بہت سہولت دے سکتے ہیں! مجھے یقین ہے کہ آپ یقینا کوشش کرنے کو تیار ہوں گے۔ .

سب سے پہلے ، اینڈروئیڈ کور بورڈ استعمال کرتے وقت ، آپ کو وولٹیج کی حد پر توجہ دینے کی ضرورت ہے جسے ہر انٹرفیس قبول کر سکتا ہے۔ ایک ہی وقت میں ، کنیکٹر اور مثبت اور منفی سمتوں کے ملاپ کو یقینی بنائیں۔

دوم ، اینڈرائیڈ کور بورڈ کی جگہ اور نقل و حمل بھی بہت اہم ہے۔ اسے خشک ، کم نمی والے ماحول میں رکھنے کی ضرورت ہے۔ ایک ہی وقت میں ، اینٹی جامد اقدامات پر توجہ دینا ضروری ہے۔ اس طرح ، android کور بورڈ کو نقصان نہیں پہنچے گا۔ یہ زیادہ نمی کی وجہ سے android کور بورڈ کی سنکنرن سے بچ سکتا ہے۔


تیسرا ، اینڈرائیڈ کور بورڈ کے اندرونی حصے نسبتا frag نازک ہیں ، اور بھاری دھڑکنا یا دباؤ اینڈرائیڈ کور بورڈ یا پی سی بی موڑنے کے اندرونی اجزاء کو نقصان پہنچا سکتا ہے۔ اور تو. کوشش کریں کہ استعمال کے دوران اینڈرائیڈ کور بورڈ کو سخت اشیاء سے نہ ٹکرائیں۔

4. عام طور پر ARM ایمبیڈڈ کور بورڈز کے لیے کتنی اقسام کے پیکیج دستیاب ہیں؟
اے آر ایم ایمبیڈڈ کور بورڈ ایک الیکٹرانک مدر بورڈ ہے جو پی سی یا ٹیبلٹ کے بنیادی افعال کو پیک اور انکیپسولیٹ کرتا ہے۔ زیادہ تر ARM ایمبیڈڈ کور بورڈ سی پی یو ، اسٹوریج ڈیوائسز اور پنوں کو مربوط کرتے ہیں ، جو ایک مخصوص فیلڈ میں سسٹم چپ کا احساس کرنے کے لیے پنوں کے ذریعے سپورٹنگ بیک پلین سے منسلک ہوتے ہیں۔ لوگ اکثر ایسے سسٹم کو سنگل چپ مائیکرو کمپیوٹر کہتے ہیں ، لیکن اسے زیادہ درست طریقے سے ایمبیڈڈ ڈویلپمنٹ پلیٹ فارم کہا جانا چاہیے۔

چونکہ کور بورڈ کور کے عام افعال کو مربوط کرتا ہے ، اس میں یہ استعداد ہے کہ ایک کور بورڈ مختلف بیک پلینز کو اپنی مرضی کے مطابق بنا سکتا ہے ، جو مدر بورڈ کی ترقی کی کارکردگی کو بہت بہتر بناتا ہے۔ چونکہ اے آر ایم ایمبیڈڈ کور بورڈ کو ایک آزاد ماڈیول کے طور پر الگ کیا گیا ہے ، یہ ترقی کی مشکل کو بھی کم کرتا ہے ، نظام کی وشوسنییتا ، استحکام اور برقرار رکھنے میں اضافہ کرتا ہے ، مارکیٹ میں وقت کو تیز کرتا ہے ، پیشہ ورانہ تکنیکی خدمات ، اور مصنوعات کے اخراجات کو بہتر بناتا ہے۔ لچک کا نقصان۔

اے آر ایم کور بورڈ کی تین اہم خصوصیات ہیں: کم بجلی کی کھپت اور مضبوط افعال ، 16 بٹ/32 بٹ/64 بٹ ڈوئل انسٹرکشن سیٹ اور متعدد پارٹنرز۔ چھوٹے سائز ، کم بجلی کی کھپت ، کم قیمت ، اعلی کارکردگی؛ سپورٹ تھمب (16 بٹ)/اے آر ایم (32 بٹ) ڈوئل انسٹرکشن سیٹ ، 8 بٹ/16 بٹ ڈیوائسز کے ساتھ ہم آہنگ۔ رجسٹروں کی ایک بڑی تعداد استعمال ہوتی ہے ، اور ہدایات پر عملدرآمد کی رفتار تیز ہوتی ہے۔ زیادہ تر ڈیٹا آپریشن رجسٹر میں مکمل ہوتے ہیں۔ ایڈریسنگ موڈ لچکدار اور آسان ہے ، اور عملدرآمد کی کارکردگی زیادہ ہے۔ ہدایات کی لمبائی طے شدہ ہے۔

سی نیوکلیئر ٹیکنالوجی کی AMR سیریز سرایت شدہ کور بورڈ مصنوعات ARM پلیٹ فارم کے ان فوائد کا اچھا استعمال کرتی ہیں۔ اجزاء سی پی یو سی پی یو بنیادی بورڈ کا سب سے اہم حصہ ہے ، جو ریاضی یونٹ اور کنٹرولر پر مشتمل ہے۔ اگر RK3399 کور بورڈ کمپیوٹر کا کسی شخص سے موازنہ کرتا ہے ، تو سی پی یو اس کا دل ہے ، اور اس کا اہم کردار اس سے دیکھا جا سکتا ہے۔ اس سے کوئی فرق نہیں پڑتا ہے کہ کس قسم کا سی پی یو ہے ، اس کے اندرونی ڈھانچے کا خلاصہ تین حصوں میں کیا جاسکتا ہے: کنٹرول یونٹ ، لاجک یونٹ اور اسٹوریج یونٹ۔

یہ تین حصے کمپیوٹر کے مختلف حصوں کے مربوط کام کا تجزیہ ، فیصلہ ، حساب اور کنٹرول کرنے کے لیے ایک دوسرے کے ساتھ ہم آہنگ ہوتے ہیں۔

میموری میموری ایک جزو ہے جو پروگراموں اور ڈیٹا کو محفوظ کرنے کے لیے استعمال ہوتا ہے۔ ایک کمپیوٹر کے لیے ، صرف میموری کے ساتھ ہی اس میں میموری فنکشن ہو سکتا ہے تاکہ عام کام کو یقینی بنایا جا سکے۔ ذخیرہ کرنے کی کئی اقسام ہیں ، جنہیں ان کے استعمال کے مطابق مرکزی ذخیرہ اور معاون ذخیرہ میں تقسیم کیا جا سکتا ہے۔ مین اسٹوریج کو اندرونی اسٹوریج بھی کہا جاتا ہے (جسے میموری کہا جاتا ہے) ، اور معاون اسٹوریج کو بیرونی اسٹوریج بھی کہا جاتا ہے (جسے بیرونی اسٹوریج کہا جاتا ہے)۔ بیرونی اسٹوریج عام طور پر مقناطیسی میڈیا یا آپٹیکل ڈسک ہوتی ہے ، جیسے ہارڈ ڈسک ، فلاپی ڈسک ، ٹیپ ، سی ڈی وغیرہ ، جو کہ معلومات کو زیادہ دیر تک محفوظ رکھ سکتی ہیں اور معلومات کو ذخیرہ کرنے کے لیے بجلی پر انحصار نہیں کرتی ، بلکہ مکینیکل اجزاء سے چلتی ہیں۔ رفتار سی پی یو کے مقابلے میں بہت سست ہے۔

میموری سے مراد مدر بورڈ پر اسٹوریج جزو ہے۔ یہ وہ جزو ہے جس کے ساتھ سی پی یو براہ راست بات چیت کرتا ہے اور ڈیٹا کو ذخیرہ کرنے کے لیے استعمال کرتا ہے۔ یہ ڈیٹا اور پروگراموں کو فی الحال استعمال میں رکھتا ہے (یعنی عملدرآمد میں)۔ اس کا جسمانی جوہر ایک یا زیادہ گروپس ہیں۔ ڈیٹا ان پٹ اور آؤٹ پٹ اور ڈیٹا سٹوریج افعال کے ساتھ ایک مربوط سرکٹ۔ میموری صرف عارضی طور پر پروگراموں اور ڈیٹا کو محفوظ کرنے کے لیے استعمال کی جاتی ہے۔ ایک بار جب بجلی بند ہوجاتی ہے یا بجلی کی ناکامی ہوتی ہے تو ، اس میں موجود پروگرام اور ڈیٹا ضائع ہوجاتے ہیں۔

بنیادی بورڈ اور نیچے والے بورڈ کے درمیان کنکشن کے لیے تین آپشنز ہیں: بورڈ ٹو بورڈ کنیکٹر ، گولڈ فنگر ، اور سٹیمپ ہول۔ اگر بورڈ سے بورڈ کنیکٹر کا حل اپنایا جائے تو فائدہ یہ ہے: آسان پلگ اور ان پلگنگ۔ لیکن مندرجہ ذیل کوتاہیاں ہیں: 1. زلزلے کی ناقص کارکردگی۔ بورڈ سے بورڈ کنیکٹر کمپن سے آسانی سے ڈھیل جاتا ہے ، جو آٹوموٹو مصنوعات میں کور بورڈ کے اطلاق کو محدود کردے گا۔ کور بورڈ کو ٹھیک کرنے کے لیے ، گلو ڈسپینسنگ ، سکروئنگ ، سولڈرنگ تانبے کے تار ، پلاسٹک کے کلپس لگانے ، اور شیلڈنگ کور کو بکل کرنے جیسے طریقے استعمال کیے جا سکتے ہیں۔ تاہم ، ان میں سے ہر ایک بڑے پیمانے پر پیداوار کے دوران بہت سی کوتاہیوں کو سامنے لائے گا ، جس کے نتیجے میں خرابی کی شرح میں اضافہ ہوگا۔

2. پتلی اور ہلکی مصنوعات کے لیے استعمال نہیں کیا جا سکتا۔ کور بورڈ اور نیچے پلیٹ کے درمیان فاصلہ بھی کم از کم 5 ملی میٹر تک بڑھ گیا ہے ، اور اس طرح کے کور بورڈ کو پتلی اور ہلکی مصنوعات تیار کرنے کے لیے استعمال نہیں کیا جا سکتا۔

3. پلگ ان آپریشن پی سی بی اے کو اندرونی نقصان پہنچانے کا امکان ہے۔ کور بورڈ کا رقبہ بہت بڑا ہے۔ جب ہم کور بورڈ کو باہر نکالتے ہیں تو ہمیں پہلے ایک طرف کو طاقت سے اٹھانا چاہیے اور پھر دوسری طرف نکالنا چاہیے۔ اس عمل میں ، کور بورڈ پی سی بی کی اخترتی ناگزیر ہے ، جو ویلڈنگ کا باعث بن سکتی ہے۔ اندرونی چوٹیں جیسے پوائنٹ کریکنگ۔ پھٹے ہوئے سولڈر جوائنٹس قلیل مدتی میں مسائل کا سبب نہیں بنیں گے ، لیکن طویل مدتی استعمال میں ، وہ کمپن ، آکسیکرن اور دیگر وجوہات کی وجہ سے آہستہ آہستہ کمزور رابطے میں آسکتے ہیں ، ایک اوپن سرکٹ تشکیل دیتے ہیں اور سسٹم کی ناکامی کا باعث بنتے ہیں۔

4. پیچ بڑے پیمانے پر پیداوار کی عیب دار شرح زیادہ ہے۔ سینکڑوں پنوں والے بورڈ ٹو بورڈ کنیکٹر بہت لمبے ہیں ، اور کنیکٹر اور پی سی بی کے درمیان چھوٹی چھوٹی غلطیاں جمع ہوجائیں گی۔ بڑے پیمانے پر پیداوار کے دوران ریفلو سولڈرنگ مرحلے میں ، پی سی بی اور کنیکٹر کے مابین اندرونی تناؤ پیدا ہوتا ہے ، اور یہ اندرونی تناؤ بعض اوقات پی سی بی کو کھینچتا اور خراب کرتا ہے۔

5. بڑے پیمانے پر پیداوار کے دوران جانچ میں دشواری۔ یہاں تک کہ اگر 0.8 ملی میٹر پچ والا بورڈ ٹو بورڈ کنیکٹر استعمال کیا جاتا ہے ، پھر بھی کنکٹر سے براہ راست رابطہ کرنا ناممکن ہے ، جس سے ٹیسٹ فکسچر کے ڈیزائن اور تیاری میں مشکلات آتی ہیں۔ اگرچہ کوئی ناقابل تسخیر مشکلات نہیں ہیں ، تمام مشکلات بالآخر لاگت میں اضافے کے طور پر ظاہر ہوں گی ، اور اون بھیڑوں سے آنا ضروری ہے۔

اگر سونے کی انگلی کا حل اپنایا جائے تو فوائد یہ ہیں: 1. پلگ اور ان پلگ کرنا بہت آسان ہے۔ 2. بڑے پیمانے پر پیداوار میں سونے کی انگلی کی ٹیکنالوجی کی قیمت بہت کم ہے۔

نقصانات یہ ہیں: 1. چونکہ سونے کی انگلی کے حصے کو الیکٹرو پلیٹڈ سونے کی ضرورت ہوتی ہے ، اس لیے سونے کی انگلی کے عمل کی قیمت بہت مہنگی ہوتی ہے جب پیداوار کم ہوتی ہے۔ سستے پی سی بی فیکٹری کا پیداواری عمل کافی اچھا نہیں ہے۔ بورڈ کے ساتھ بہت سے مسائل ہیں اور مصنوعات کے معیار کی ضمانت نہیں دی جا سکتی۔ 2. یہ پتلی اور ہلکی مصنوعات جیسے بورڈ ٹو بورڈ کنیکٹر کے لیے استعمال نہیں کیا جا سکتا۔ 3. نیچے والے بورڈ کو ایک اعلی معیار کے نوٹ بک گرافکس کارڈ سلاٹ کی ضرورت ہوتی ہے ، جس سے مصنوعات کی قیمت بڑھ جاتی ہے۔

اگر سٹیمپ ہول اسکیم کو اپنایا جائے تو نقصانات یہ ہیں: 1. اسے جدا کرنا مشکل ہے۔ 2. کور بورڈ کا علاقہ بہت بڑا ہے ، اور ریفلو سولڈرنگ کے بعد اخترتی کا خطرہ ہے ، اور نیچے والے بورڈ کو دستی سولڈرنگ کی ضرورت پڑ سکتی ہے۔ پہلی دو سکیموں کی تمام کوتاہیاں اب موجود نہیں ہیں۔

5. کیا آپ مجھے کور بورڈ کی ترسیل کا وقت بتائیں گے؟
تھنک کور نے جواب دیا: چھوٹے بیچ کے نمونے کے احکامات ، اگر اسٹاک ہے تو ، ادائیگی تین دن کے اندر بھیج دی جائے گی۔ بڑی مقدار میں آرڈرز یا اپنی مرضی کے مطابق آرڈر عام حالات میں 35 دنوں کے اندر بھیجے جا سکتے ہیں۔
