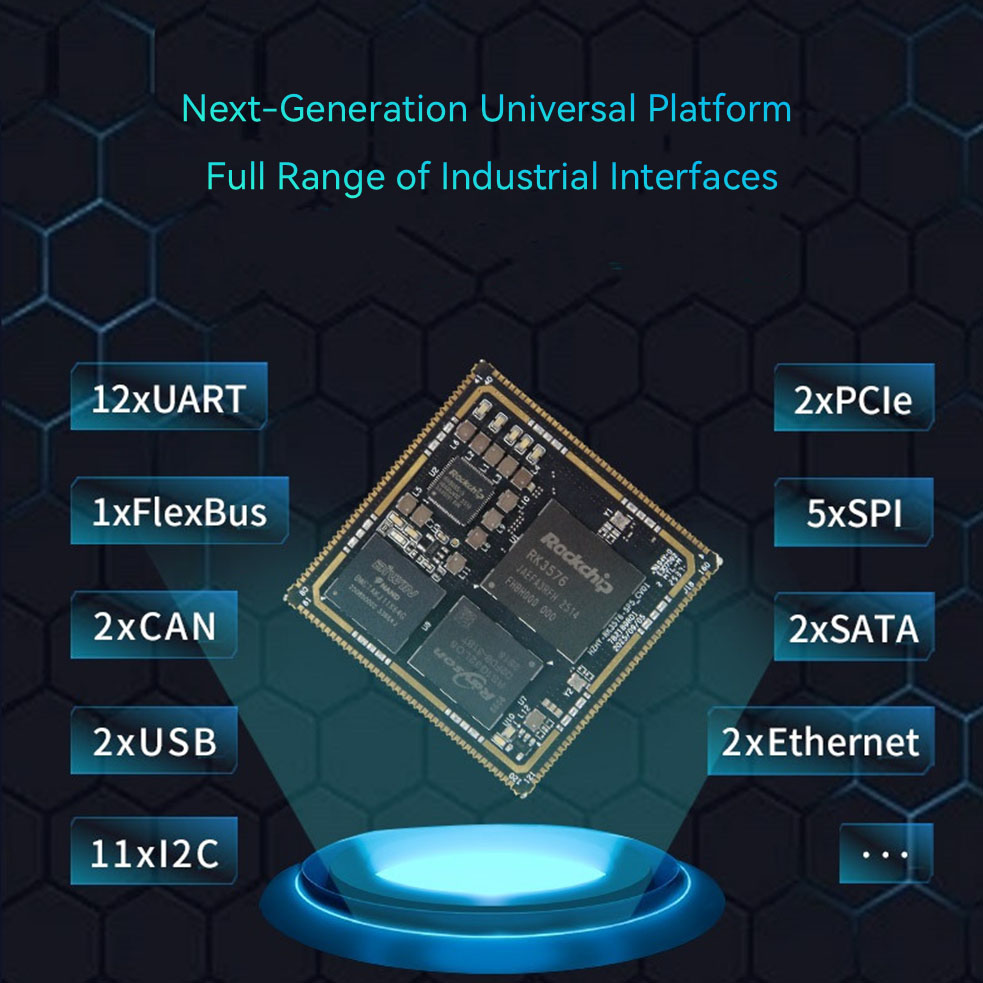

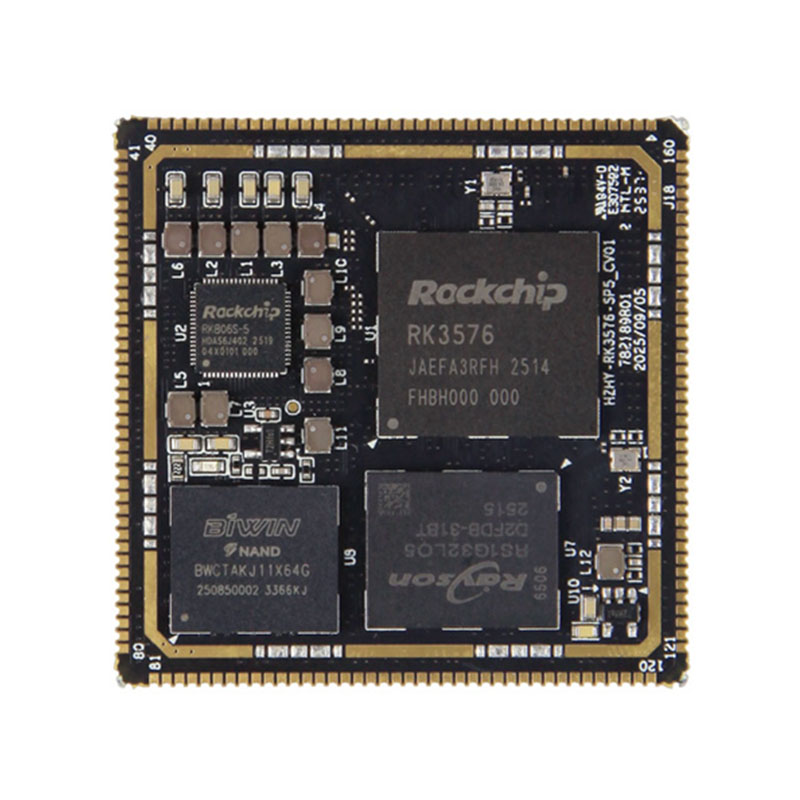

Rockchip RK3576 SOM

RK3576 SOM کے بنیادی حصے میں ایک طاقتور آکٹا کور سی پی یو کنفیگریشن ہے ، جس میں چار پرانتستا-A72 کورز ہیں جو 2.2GHz پر چل رہے ہیں اور چار پرانتستا-A53 کور 1.8GHz پر ہیں۔ یہ بڑا متضاد فن تعمیر ذہین بوجھ توازن کو قابل بناتا ہے ، جس سے پیچیدہ ملٹی ٹاسکنگ کے لئے اعلی کارکردگی کو یقینی بناتا ہے جبکہ توسیعی آپریشن کے لئے بجلی کی کارکردگی کو بہتر بناتے ہوئے-سخت توانائی کی ضروریات والے صنعتی ماحول کے لئے تنقیدی۔

6tops@int8 NPU سے لیس ، RK3576 SOM آن ڈیوائس AI تخفیف میں ایکسل ہے۔ یہ INT4 ، INT8 ، اور FP16 سمیت مخلوط صحت سے متعلق کارروائیوں کی حمایت کرتا ہے ، اور مرکزی دھارے میں شامل گہری سیکھنے کے فریم ورک جیسے ٹینسور فلو اور پائورچ کے ساتھ پوری طرح مطابقت رکھتا ہے۔ اس سے ڈویلپرز کو بغیر کسی رکاوٹ کے AI ایپلی کیشنز کو کمپیوٹر وژن ، تقریر کی پہچان ، اور ایج تجزیات جیسے کلاؤڈ کمپیوٹنگ پر بھروسہ کیے ، تاخیر کو کم کرنے اور ڈیٹا کی رازداری کو بڑھانے کے بغیر بغیر کسی رکاوٹ کے AI ایپلی کیشنز تعینات کرنے کی اجازت ملتی ہے۔

مربوط مالی - جی 52 ایم سی 3 جی پی یو ایس او ایم کی ملٹی میڈیا اور گرافکس کی صلاحیتوں کو مزید بہتر بناتا ہے۔ اوپن جی ایل ای ایس 3.2 اور ولکن 1.2 جیسے صنعت کے معیارات کی معاونت ، یہ ہموار 3D رینڈرنگ ، ہائی ڈیفینیشن ویڈیو پروسیسنگ ، اور اعلی درجے کی UI تصور کو قابل بناتا ہے-صنعتی HMI ، ڈیجیٹل اشارے ، اور ذہین نگرانی کے نظام جیسے ایپلی کیشنز کے لئے کامل۔

صنعتی درجہ کے حل کے طور پر ، RK3576 SOM صنعتی ماحول کے سخت مطالبات کو پورا کرنے کے لئے انجنیئر ہے ، یہاں تک کہ سخت حالات میں بھی مستحکم آپریشن کو یقینی بناتا ہے۔ ہم آپ کے مخصوص پروجیکٹ کی ضروریات کے مطابق لچکدار OEM اور ODM حسب ضرورت خدمات پیش کرتے ہیں ، بشمول کسٹم انٹرفیس کی تشکیل ، میموری کے اختیارات ، اور سافٹ ویئر کی اصلاح۔ چاہے آپ کو ایک معیاری RK3576 کور بورڈ کی ضرورت ہو یا مکمل طور پر اپنی مرضی کے مطابق ایمبیڈڈ بورڈ کی ضرورت ہو ، ہمارا حل آپ کے مصنوع کی ترقی کے چکر کو تیز کرتا ہے اور وقت سے مارکیٹ کو کم کرتا ہے۔

ایک قابل اعتماد ، اعلی کارکردگی والے سرایت والے پلیٹ فارم کے لئے Rockchip RK3576 SOM کا انتخاب کریں جو صنعتی گریڈ استحکام ، طاقتور AI کمپیوٹنگ ، اور ورسٹائل تخصیص کو یکجا کرتا ہے۔

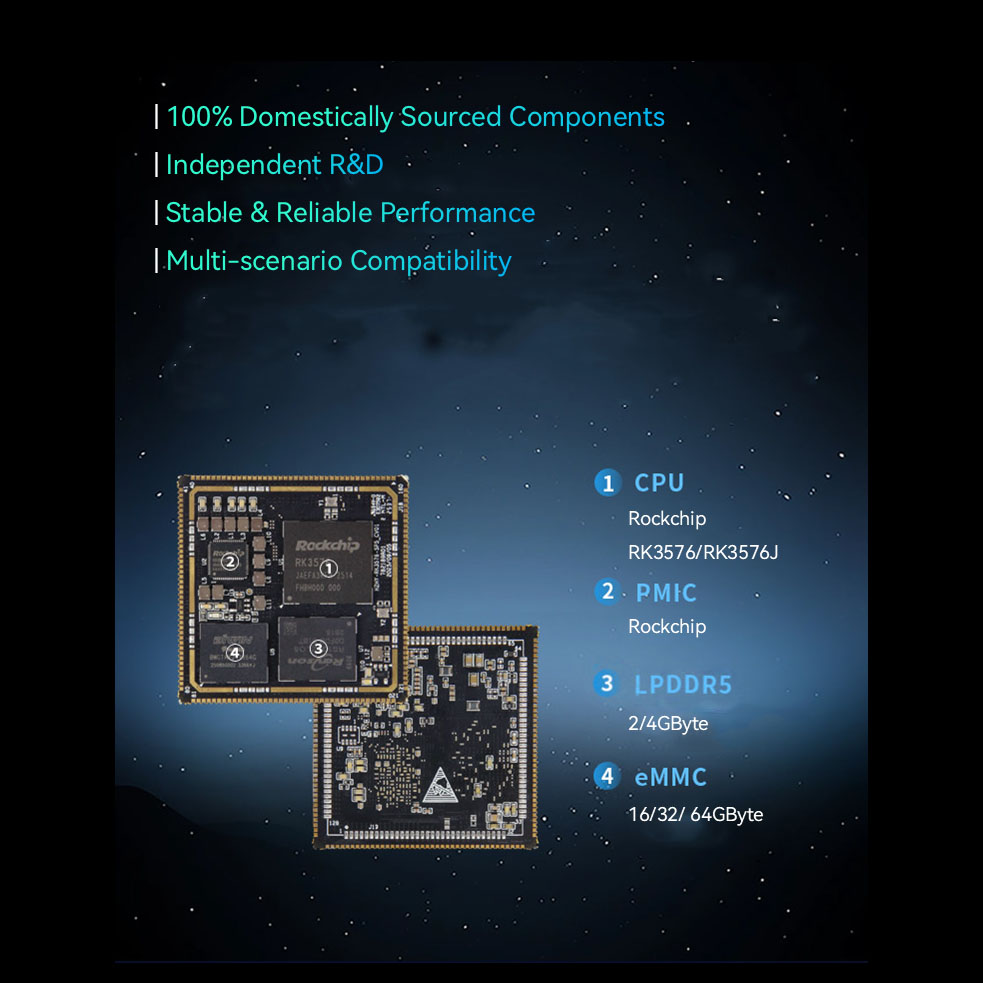

RK3576 SOM ہارڈ ویئر کی وضاحتیں

● سی پی یو: کواڈ کور کورٹیکس-اے 72 پروسیسر + کواڈ کور کورٹیکس-اے 53 پروسیسر

● گھڑی کی رفتار: 2.2GHz

● میموری: 2/4GB LPDDR5 (خریدی گئی ورژن کے لحاظ سے صلاحیت مختلف ہوتی ہے)

● EMMC: 32/64GB EMMC (خریدی گئی ورژن کے لحاظ سے صلاحیت مختلف ہوتی ہے)

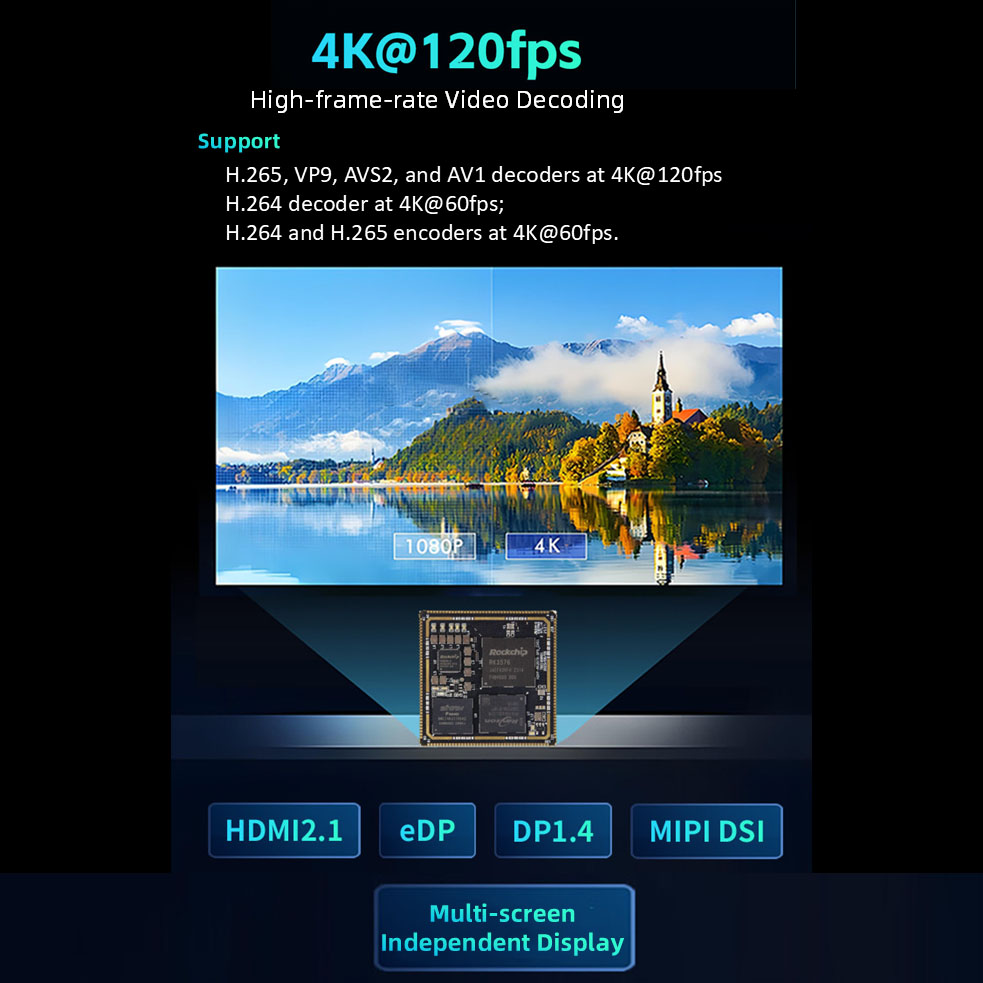

● ملٹی میڈیا پروسیسنگ: 4K@120fps H.265 ، VP9 ، AVS2 ، اور AV1 ڈیکوڈرز کی حمایت کرتا ہے۔ 4K@60fps H.264 ڈیکوڈر کی حمایت کرتا ہے۔ 4K@60fps H.264 اور H.265 انکوڈرز ، اعلی معیار کے جے پی ای جی انکوڈر/ڈیکوڈر کی حمایت کرتا ہے

● گرافکس پروسیسر: آرم مال-جی 52-ایم سی 3

● NPU: بلٹ میں آزاد NPU ، 6 ٹاپس کمپیوٹنگ پاور @INT8

● طول و عرض: 45 ملی میٹر x 45 ملی میٹر

● انٹرفیس: اسٹیمپ ہول انٹرفیس ، 288 پن

● درجہ حرارت: -40 ° C ~+85 ° C / 0 ° C ~+70 ° C.

● آپریٹنگ وولٹیج: 5V

● آپریٹنگ سسٹم: لینکس ، اوبنٹو

RK3576 سوم فنکشنل پیرامیٹرز

D SDMMC (≤2 چینلز): SDI03.0 پروٹوکول اور MMCV4.51 پروٹوکول کی حمایت کرتا ہے۔ 4 تار ڈیٹا بس کی چوڑائی ؛ 200 میگاہرٹز کی زیادہ سے زیادہ رفتار کے ساتھ ، SDR104 وضع کی حمایت کرتا ہے۔ نوٹ: صرف SDMMC0 سسٹم بوٹ کی حمایت کرتا ہے ، اور SD کارڈ فنکشن میں ڈیفالٹ ہوتا ہے۔

جب EMMC/UFS خالی ہے تو SD کارڈ کے ذریعے فرم ویئر اپ گریڈ کی حمایت کرتا ہے ، اور EMMC/UFS بوٹ کے بعد SD کارڈ کے ذریعے EMMC/UFS کے فرم ویئر اپ گریڈ کی بھی حمایت کرتا ہے۔ SDMMC0 پردیی اور اصل آپریٹنگ موڈ کے مطابق VCCIO_SD_S0 کو 1.8V یا 3.3V آؤٹ پٹ کی تشکیل کرتا ہے۔ SDMMC1 3.3V ہے ؛ کچھ پن وسائل ملٹی پلس ہیں۔

● SARADC (≤7 چینلز): SARADC ریزولوشن 12 بٹ ، اسپیڈ 1 ایم ایس/سیکنڈ ہے ، ان پٹ وولٹیج کی حد 0 ~ 1.8V ہے۔ نوٹ: SARADC_VINO_BOOT سسٹم بوٹ بوٹ تسلسل کو ترتیب دینے کے لئے وقف ہے اور دوسرے افعال کے لئے استعمال نہیں کیا جاسکتا ہے۔ SARADC_VIN1 کو کلیدی قدر ان پٹ نمونے لینے والے بندرگاہ کے طور پر ڈیفالٹ کیا گیا ہے ، اور ریکوری موڈ کے بٹن (ترمیمی نہیں) کے طور پر ملٹی پلس ہے۔

SARADC_VIN2 بورڈ ہارڈویئر ID ہے ، باہر نہیں لایا گیا ہے۔ آڈیو کا پتہ لگانے کے لئے SARADC_VIN3 ملٹی پلس ہے۔

SARADC_VIN4 ~ 7 براہ راست استعمال کیا جاسکتا ہے۔

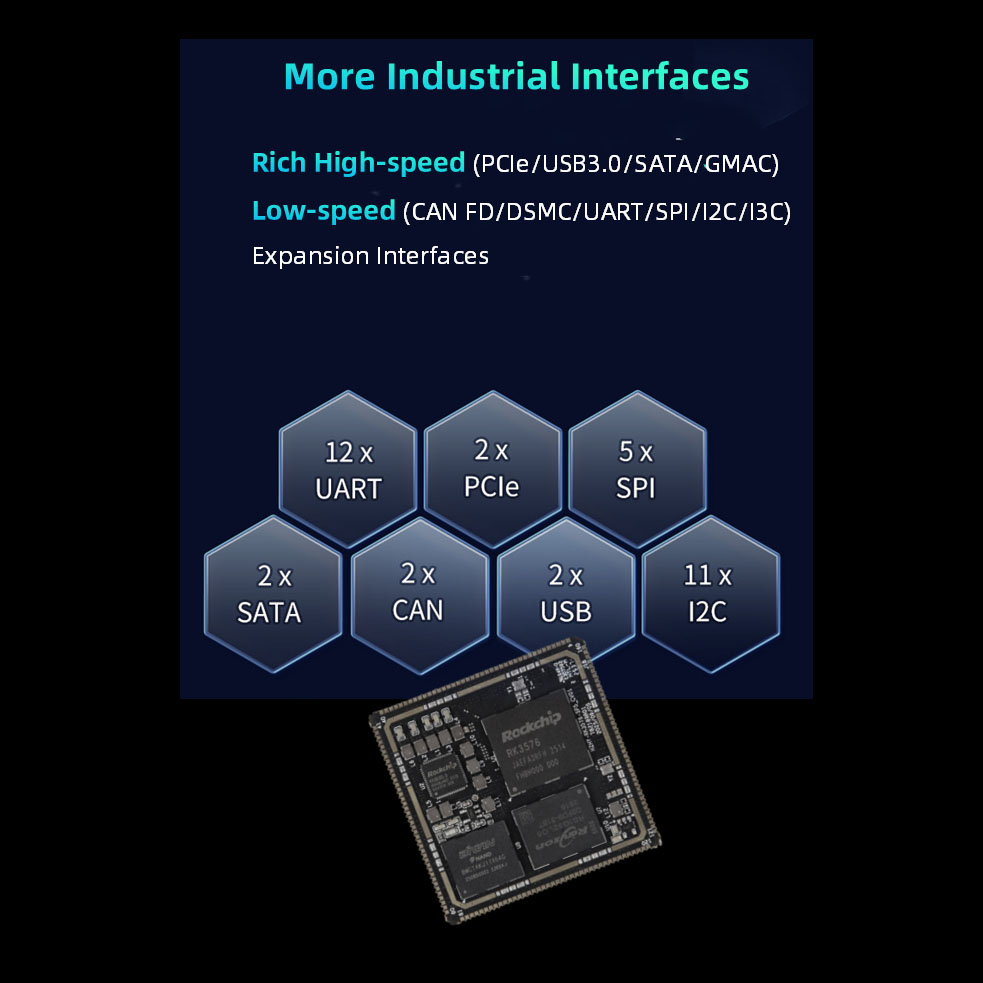

● USB (≤2 چینلز): نوٹ: USB2_OTG0 RK3576 کے لئے پہلے سے طے شدہ فرم ویئر جلانے والا بندرگاہ ہے ، براہ کرم اس انٹرفیس کو درخواست میں محفوظ رکھنا یقینی بنائیں۔ USB3 اور USB2.0 OTG صرف ڈیوائس کے طور پر کام کرسکتا ہے یا بیک وقت ہوسٹ کرسکتا ہے۔ USB3 OTG0 کا ایس ایس سگنل (5GBPS) DP1.4 کے ساتھ ملٹی پلس ہے۔ USB3 OTG1 کا ایس ایس سگنل (5GBPS) PCIE1 یا SATA1 کے ساتھ ملٹی پلس ہے ، اور جب PCIE یا SATA فنکشن پر سیٹ ہونے پر USB فنکشن استعمال نہیں کیا جاسکتا ہے۔

● سیٹا (≤2 چینلز): سٹا پی ایم فنکشن کی حمایت کرتا ہے ، ہر بندرگاہ 5 آلات کی حمایت کرسکتا ہے۔ SATA 1.5GB/S ، SATA 3.0GB/S ، SATA 6.0GB/s کی حمایت کرتا ہے۔ ESATA کی حمایت کرتا ہے۔

نوٹ: SATA0 اور PCIE0 کنٹرولرز ملٹی پلس ہیں۔ SATA1 اور PCIE1 یا USB3_OTG1 کنٹرولرز ملٹی پلس ہیں۔

● PCIE (≤2 چینلز): 2 PCIE 2.1 کنٹرولرز ، دونوں صرف RC موڈ کی حمایت کرتے ہیں۔

نوٹ: PCIE0 اور SATA0 کنٹرولرز ملٹی پلس ہیں۔ PCIE1 اور SATA1 یا USB3_OTG1 کنٹرولرز ملٹی پلس ہیں۔

● MIPI DPHY CSI RX (≤2 چینلز): 2 MIPI DPHY CSI RX بندرگاہیں ، 2/4-لین MIPI-CSI وضع کی حمایت کرتے ہیں۔

نوٹ: فی الحال 2 لین + 2 لین موڈ میں تقسیم ہونے کی حمایت نہیں کی گئی ہے۔ زیادہ سے زیادہ 2 کیمرے منسلک ہوسکتے ہیں۔

● MIPI DCPHY CSI RX (≤1 چینل): 1 MIPI DCPHY CSI RX پورٹ ، 1/2/4-لین MIPI-DPHY وضع یا 0/1/2 تینوں MIPI-CPHY موڈ کی حمایت کرتا ہے۔

● نوٹ: 2 لین + 2 لین وضع میں تقسیم ہونے کی حمایت نہیں کی گئی ہے۔ MIPI DCPHY کومبو PHY کے TX اور RX کو صرف DPHY TX اور DPHY RX طریقوں کے طور پر ، یا بیک وقت CPHY TX اور CPHY RX طریقوں کے طور پر تشکیل دیا جاسکتا ہے۔ CIF (≤1 چینل): 1 چینل زیادہ سے زیادہ 16 بٹ ڈی وی پی انٹرفیس ، 8/10/12/16 بٹ کی حمایت کرتا ہے۔

نوٹ: 3.3V انٹرفیس ، کچھ پن وسائل مشترکہ ہیں۔

● HDMI TX (≤1 چینل): HDMI 2.1 تک کی حمایت کرتا ہے ، 4K@120Hz کے لئے زیادہ سے زیادہ مدد ، HDMI FRL وضع کی حمایت کرتا ہے اور HDMI TMDS وضع کے ساتھ پسماندہ مطابقت رکھتا ہے۔

نوٹ: EDP کنٹرولر کے ساتھ مشترکہ ؛

● EDP (≤1 چینل): EDP 3.1 تک کی حمایت کرتا ہے ، 4K@60Hz کے لئے زیادہ سے زیادہ مدد ، 1/2/4 لین کے طریقوں کی حمایت کرتا ہے ، تبادلہ کی حمایت نہیں کرتا ہے۔ نوٹ: EDP کنٹرولر کے ساتھ مشترکہ ؛

● MIPI DCPHYCSI TX (≤1 چینل): 1 MIPI DCPHYCSI RX پورٹ ، 1/2/3/4 لینس MIPI-DPHY وضع یا 0/1/2 تینوں MIPI-CPHY موڈ کی حمایت کرتا ہے۔

● نوٹ: 2lan+2lane وضع میں تقسیم ہونے کی حمایت نہیں کرتا ہے۔ MIPI Dcphy کومبو Phy's Tx اور Rx صرف بیک وقت Dphy Tx ، Dphy Rx موڈ ، یا بیک وقت Cphy Tx ، Cphy Rx وضع کے طور پر تشکیل دیا جاسکتا ہے۔

● DP (≤1 چینل): EDP 3.1 تک کی حمایت کرتا ہے ، 4K@120Hz کے لئے زیادہ سے زیادہ مدد ، 1/2/4 لین طریقوں کی حمایت کرتا ہے ، تبادلہ کی حمایت کرتا ہے۔

نوٹ: USB3 OTG0 کے ایس ایس سگنل کے ساتھ مشترکہ ؛

● LCD (≤1 چینل): 24 بٹ آر جی بی وضع ، زیادہ سے زیادہ ریزولوشن 1920x1080@60Hz کی حمایت کرتا ہے۔ 16 بٹ BT1120 وضع کی حمایت کرتا ہے ، زیادہ سے زیادہ ریزولوشن 1920x1080@60Hz ؛ 8 بٹ BT656 وضع کی حمایت کرتا ہے ، زیادہ سے زیادہ ریزولوشن 720x576@60Hz ؛ نوٹ: کچھ پن کے وسائل مشترکہ ہیں۔

● ای بی سی (≤1 چینل): 8 بٹ/16 بٹ آؤٹ پٹ کی حمایت کرتا ہے ، زیادہ سے زیادہ 32 گرے اسکیل کی سطح ، زیادہ سے زیادہ ریزولوشن 2560x1920@85Hz ؛

نوٹ: کچھ پن کے وسائل مشترکہ ہیں۔

● آڈیو (≤9 چینلز): SAI کے 5 گروپس ، ماسٹر غلام وضع کی حمایت کرتے ہیں ، 8 سے 32 بٹ چوڑائی ، اور نمونے لینے کی شرح 48 کلو ہرٹز تک ہے۔ پی ڈی ایم ، ماسٹر موڈ کے 2 گروپس ، 8 چینل ان پٹ کی صلاحیت ، 16 سے 32 بٹ چوڑائی کی حمایت کرتے ہیں ، اور نمونے لینے کی شرح 192 کلو ہرٹز تک ؛ Spdiftx کے 2 گروپس ؛ DSM PWMAUDIO کا 1 گروپ ؛

نوٹ: آڈیو ڈیٹا نمونہ کی شرح کے تبادلوں کے لئے چار ASRC (غیر متزلزل نمونہ کی شرح کنورٹر) ماڈیول فراہم کیے جاتے ہیں۔ 1.8V/3.3V انٹرفیس ، کچھ پن وسائل مشترکہ ہیں۔

● ایتھرنیٹ (≤2 چینلز): 10/100/1000MBPS ڈیٹا ٹرانسمیشن کی شرح کے ساتھ 2 RGMII انٹرفیس کی حمایت کرتا ہے۔

نوٹ: 3.3V RGMII/RMII انٹرفیس ، کچھ پن کے وسائل مشترکہ ہیں۔

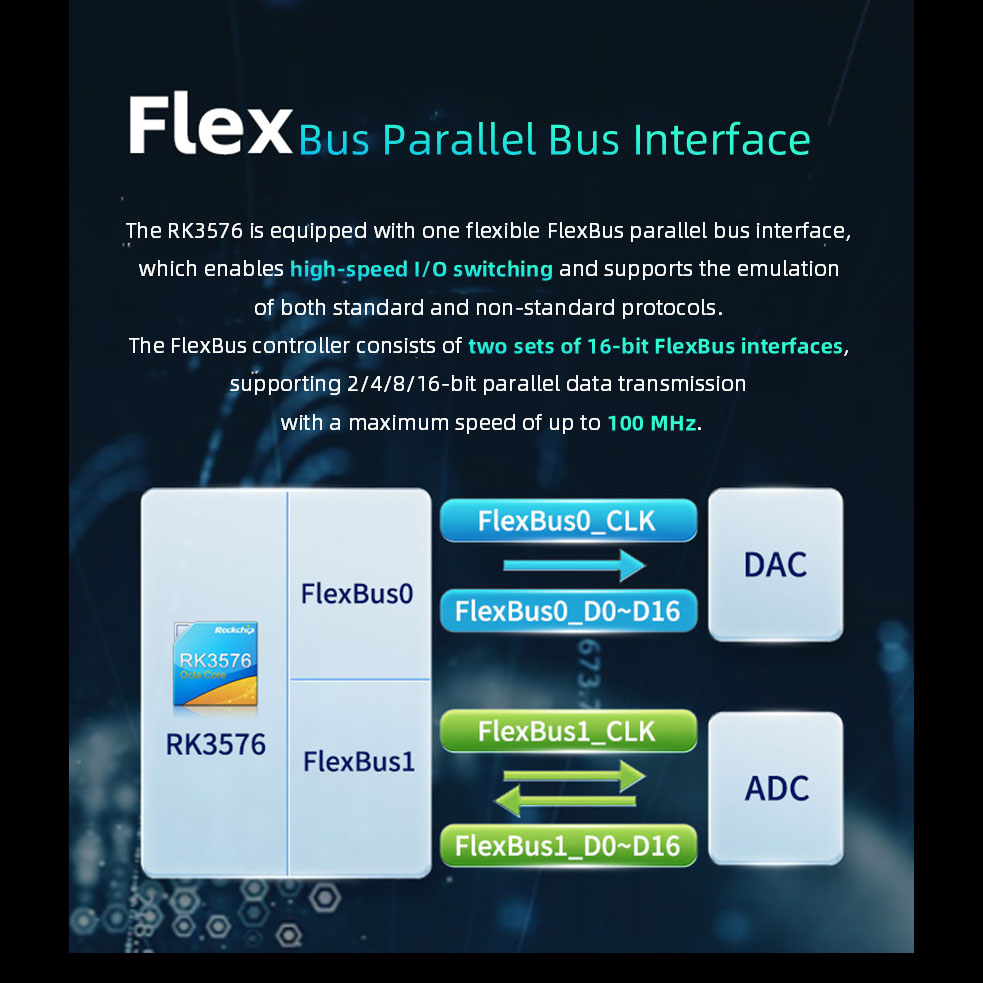

● فلیکسبس (≤1 چینل): ایک لچکدار متوازی بس انٹرفیس کی حمایت کرتا ہے۔ ایک عام اطلاق کا منظر ایک تیز رفتار 16 بٹ اے ڈی سی اور 16 بٹ ڈی اے سی کا مجموعہ ہے۔

نوٹ: 3.3V انٹرفیس ، کچھ پن وسائل مشترکہ ہیں۔

● DSMC (≤1 چینل): ڈبل ڈیٹا ریٹ سیریل انٹرفیس۔ بنیادی طور پر پی ایس آر اے ایم ڈیوائس مواصلات یا لوکل بس (جیسے ایف پی جی اے) کے پردیی مواصلات میں استعمال ہوتا ہے۔ نوٹ: 3.3V انٹرفیس ، کچھ پن وسائل مشترکہ ہیں۔

● UART (≤12 چینلز): زیادہ سے زیادہ تعاون یافتہ باؤڈ کی شرح 8MBPS ہے۔

نوٹ: 1.8V/3.3V انٹرفیس ، کچھ پن وسائل مشترکہ ہیں۔

C INDC (≤2 چینلز): 7 بٹ اور 10 بٹ ایڈریس طریقوں کی حمایت کرتا ہے ، جس میں زیادہ سے زیادہ 12.5 ایم بی آئی ٹی/سیکنڈ تک ، I²C بس کے ساتھ مطابقت رکھتا ہے ، جس کی زیادہ سے زیادہ رفتار 400 KBIT/s تک ہے۔ نوٹ: 1.8V/3.3V انٹرفیس ، کچھ پن وسائل مشترکہ ہیں۔

● I²C (≤11 چینلز): 7 بٹ اور 10 بٹ ایڈریس طریقوں کی حمایت کرتا ہے ، جس میں زیادہ سے زیادہ 400 KBIT/s تک کی رفتار ہوتی ہے۔

نوٹ: 1.8V/3.3V انٹرفیس ، کچھ پن وسائل مشترکہ ہیں۔ ایس پی آئی (≤5 چینلز): قابل عمل ماسٹر/غلام وضع۔ نوٹ: 1.8V/3.3V انٹرفیس ، کچھ پن وسائل مشترکہ ہیں۔

● کین (≤2 چینلز): CAN-FD کی حمایت کرتا ہے۔ 1MBPS کی حمایت کرتا ہے۔

نوٹ: 1.8V/3.3V انٹرفیس ، کچھ پن وسائل مشترکہ ہیں۔

● PWM (≤3 چینلز): 3 آزاد PWM کنٹرولرز ، 16 PWM چینلز ، 32 بٹ ٹائمر/کاؤنٹر تک کی حمایت کرتے ہیں۔

نوٹ: 1.8V/3.3V انٹرفیس ، کچھ پن وسائل مشترکہ ہیں۔

نوٹ: کچھ پن وسائل ملٹی پلس ہیں۔ براہ کرم تفصیلات کے لئے پن فنکشن موازنہ ٹیبل کا حوالہ دیں۔

نمونوں اور مزید معلومات کے لئے ہم سے رابطہ کریں!

خدمت کے فوائد

کم سے کم آرڈر: 1 یونٹ | بلک آرڈرز کی حمایت کی | مفت SDK | مفت تکنیکی مدد | حسب ضرورت قبول ہوگئی

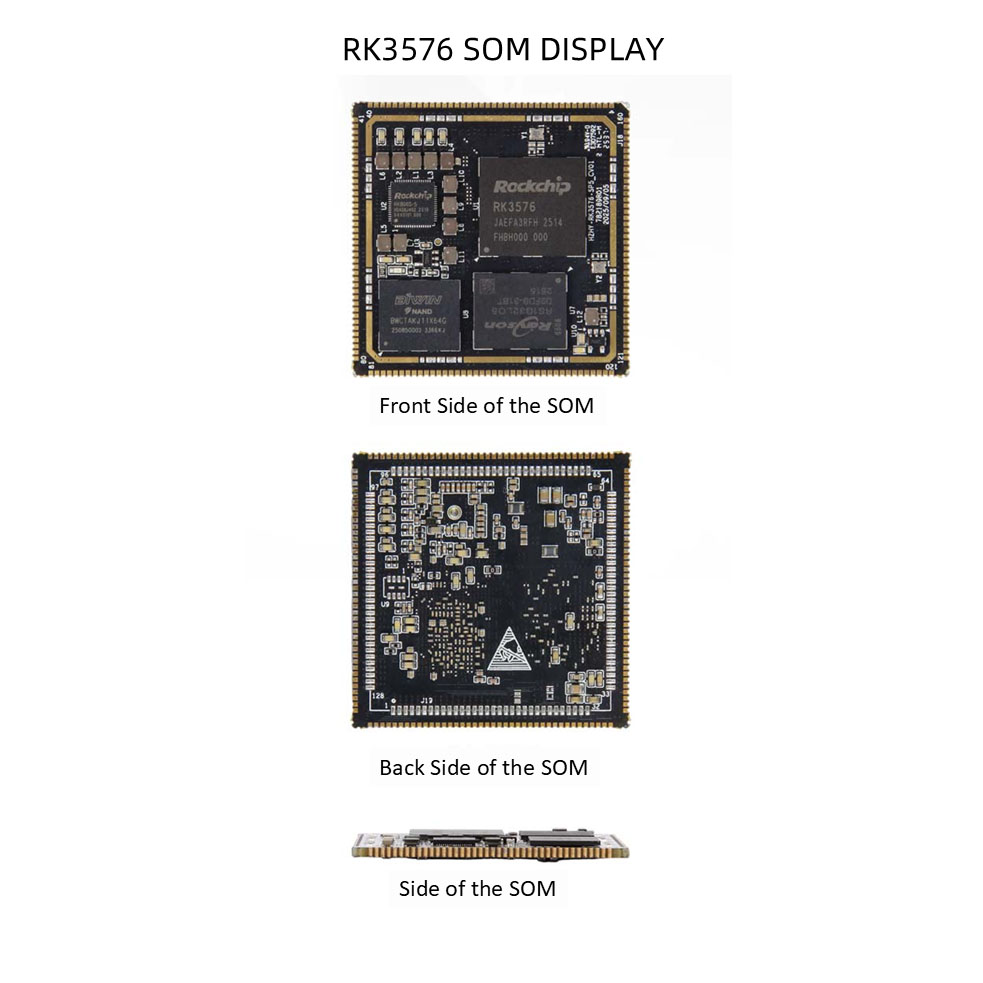

RK3576 SOM کی تفصیلات
