Rockchip RK3566 BTB کور بورڈ

1. Rockchip RK3566 BTB کور بورڈ کو ڈسپلے ، کنٹرول ، نیٹ ورک ٹرانسمیشن ، فائل اسٹوریج ، ایج کمپیوٹنگ اور دیگر منظرناموں کے لئے ایک اعلی کارکردگی والے سنگل بورڈ کمپیوٹر اور ایمبیڈڈ مدر بورڈ کے طور پر استعمال کیا جاسکتا ہے۔

2. راکچپ آر کے 3566 کو مرکزی چپ کے طور پر استعمال کرتے ہوئے ، یہ 22nm پروسیس ٹکنالوجی کو اپناتا ہے ، جس میں 1.8GHz تک کی ایک اہم تعدد ہے ، جو کواڈ کور 64 بٹ کارٹیکس-اے 55 پروسیسر اور مالگ 522ee گرافکس پروسیسر کے ساتھ مربوط ہے ، 4K ڈیکوڈنگ اور 1080p انکوڈنگ ، ڈبل فریکوئینسی ڈسپلے کی حمایت کرتا ہے۔

3. منتخب کرنے کے لئے متعدد میموری اور اسٹوریج کے امتزاج فراہم کریں ، جہاز ہارڈ ویئر کی ترتیب متوازن ہے ، اور درخواست کی حد وسیع ہے۔

4. بلٹ ان آزاد این پی یو کمپیوٹنگ پاور 1 ٹاپ تک پہنچ سکتی ہے ، جو ہلکے وزن میں مصنوعی ذہانت AI ایپلی کیشنز کے لئے استعمال ہوسکتی ہے۔

5. اعلی انضمام ، گیگابٹ ایتھرنیٹ پورٹ ، ایچ ڈی ایم آئی ، ای ڈی پی ، منیپکل ، USB3.0 ، USB2.0 ، MIPI اسکرین انٹرفیس اور MIPI کیمرہ انٹرفیس ، آڈیو انٹرفیس اور دیگر پردیی کے ساتھ ، اعلی انضمام کے ساتھ ، اعلی انضمام ، EDP ، MINIPCLE ، USB3.0 ، USB2.0 ، آڈیو انٹرفیس اور دیگر پیریفیرلز ، پروسیسر کی کارکردگی کو مکمل کھیل دے سکتے ہیں اور استعمال کے منظرنامے کو مزید وسعت دے سکتے ہیں۔

6. سرکاری طور پر مرکزی دھارے میں شامل اینڈریوڈ 11 ، ڈیبین ، اوبنٹو آپریٹنگ سسٹم کی تصاویر کی حمایت کرتا ہے ، اور مختلف ایپلی کیشن ماحول میں اس کا اطلاق ہوسکتا ہے۔

7. مکمل طور پر اوپن سورس ، سرکاری سبق فراہم کرنا ، مکمل ایس ڈی کے ڈرائیور ڈویلپمنٹ کٹس ، ڈیزائن اسکیمات اور دیگر وسائل ، آپ آسانی سے اندھے مقامات کے بغیر شروع کرسکتے ہیں۔

مصنوعات کی خصوصیات

1. مفت SDK

2 بورڈ کے ڈھانچے میں بورڈ۔ RK3566 RK3568 دو بنیادی بورڈ مطابقت پذیر ہیں

3. ایک سے زیادہ اسکرین انٹرفیس کی حمایت کرتا ہے ، 4K60 فریم آؤٹ پٹ کی حمایت کرتا ہے۔ HDMI ، MIPI DSI ، EDP ، LVDS کی حمایت کرتا ہے

4. بلٹ ان آزاد این پی یو ، کمپیوٹنگ پاور 1 ٹاپ تک پہنچ سکتی ہے

5. متعدد تشکیلات: 1/2/4/8GB LPDDR4 ؛ 8/32/64/128GB EMMC

6. 4K ضابطہ کشائی ؛ گیگابٹ ایتھرنیٹ پورٹ ؛ USB3.0

7. تکنیکی مدد فراہم کریں

پروڈکٹ پیرامیٹرز

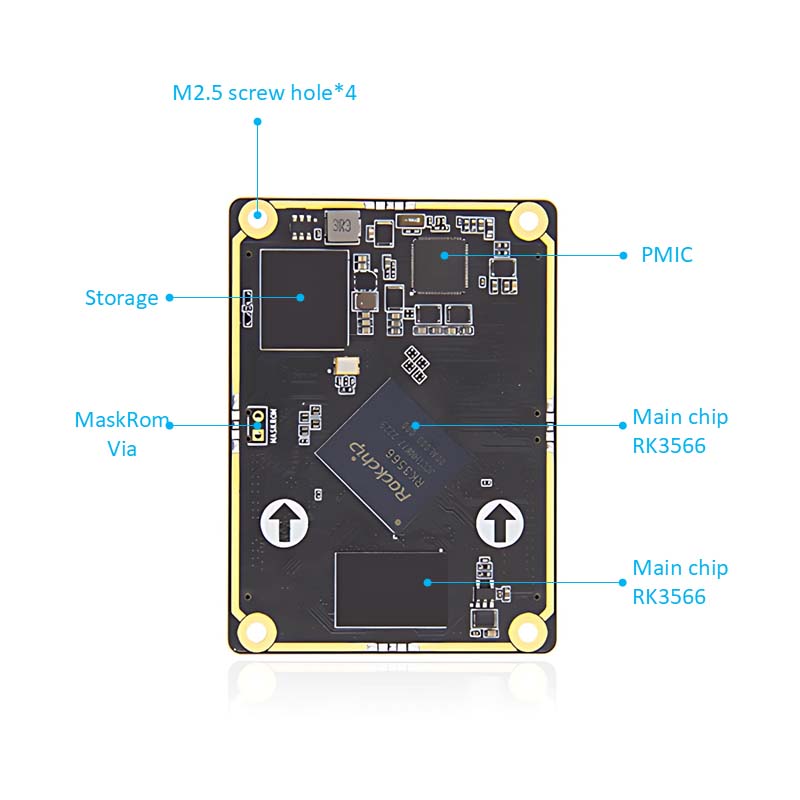

کور بورڈ پیرامیٹرز

کنیکٹر: 260pins DDR4 کنیکٹر ، ماڈل: ASOA826-H2SB-7H

مین چپ: آر کے 3566 (کواڈ کور کورٹیکس-اے 55 ، 1.8GHz ، مالی-جی 52)

io: 260 سونے کی انگلیاں ، 0.5 ملی میٹر وقفہ کاری ، تمام I0 کو آگے بڑھائیں

میموری: 1/2/4/8GB ، LPDDR4/4X ، 1056MHz

اسٹوریج: 8/32/64/128 جی بی ، ای ایم ایم سی

بیس بورڈ پیرامیٹرز

کنیکٹر: 260pins DDR4 کنیکٹر ، ماڈل: ASOA826-H2SB-7H

پاور انٹرفیس: 12v@1a (1a اور اس سے اوپر) ڈی سی ان پٹ ، ڈی سی انٹرفیس

ایتھرنیٹ: 10/100/1000m انکولی ایتھرنیٹ پورٹ

HDMI: HDMI2.0 اسکرین انٹرفیس*1 ، زیادہ سے زیادہ ریزولوشن 4096*2160@60Hz

LVDS: LVDS اسکرین انٹرفیس*1 ، سنگل چینل 8 بٹ

MIPI-DSI: MIPI اسکرین انٹرفیس*1 ؛ سنگل MIPI موڈ زیادہ سے زیادہ ریزولوشن 1920*1080@60Hz

MIPI-CSI: MIPI کیمرہ انٹرفیس*2 ، پلگ ایبل IMX415/OV8858 کیمرا

EDP: EDP1.3 اسکرین انٹرفیس*1 ، EDP ٹچ انٹرفیس*1

USB2.0: ٹائپ-اے انٹرفیس*3 (میزبان) ؛ ٹائپ سی انٹرفیس*1 (او ٹی جی) ، فرم ویئر جلانے والے انٹرفیس کے لئے

USB3.0: ٹائپ-اے انٹرفیس*1 (میزبان)

وائی ​​فائی+بلوٹوتھ: آن بورڈ وائی فائی بلوٹوتھ ماڈیول ، ماڈل: RTL8821CU

پی سی ایل ای انٹرفیس: منی پی سی ایل ای انٹرفیس ، مکمل اونچائی یا آدھی اونچائی والے وائی فائی نیٹ ورک کارڈ ، 4 جی ماڈیول یا دیگر منی پی سی ایل ای انٹرفیس ماڈیول کے ساتھ استعمال کیا جاسکتا ہے۔

سم کارڈ ہولڈر: سم کارڈ فنکشن کو 4G ماڈیول کے ساتھ استعمال کرنے کی ضرورت ہے

1²C: 1²C*2

سیریل پورٹ: ڈیبگ سیریل پورٹ*1 (UART2) ڈیفالٹ پیرامیٹر 1500000-8-N-1 ؛ LVTTL سیریل پورٹ*2 (UART7 & UART9) ؛ RSS232*2 (UART3 & UART4) ؛ RSS485*2 (UART1 اور UART6)

TF کارڈ ہولڈر: 512GB تک ، سسٹم کو شروع کرنے کے لئے مائیکرو ایس ڈی (TF) کارڈ کی حمایت کریں

آڈیو: آڈیو آؤٹ پٹ ، 3.5 ملی میٹر آڈیو جیک*1 (سبز) ؛ آڈیو ان پٹ ، 3.5 ملی میٹر آڈیو جیک*1 (سرخ) مائک مائکروفون انٹرفیس*1

ایس پی کے اسپیکر انٹرفیس*1 ، 1W پاور اسپیکر کو مربوط کرسکتا ہے

بٹن: پاور بٹن ؛ ماسکوم بٹن ؛ بازیابی کا بٹن

اورکت وصول کنندہ: اورکت ریموٹ کنٹرول فنکشن کی حمایت کرتا ہے

آر ٹی سی: آر ٹی سی پاور ساکٹ*1

فین انٹرفیس: 5V فین کولنگ کی تنصیب کی حمایت کرتا ہے
