RK3576 SBC کمپیوٹرز ڈویلپمنٹ بورڈ

RK3576 مدر بورڈ کا تعارف

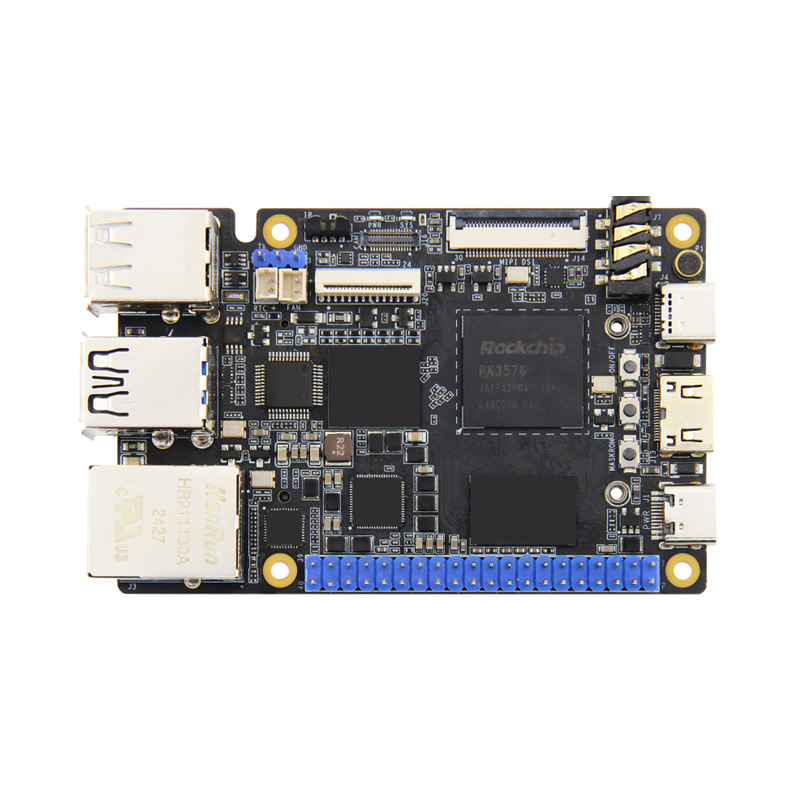

• TP-3 RK3576 بورڈ میں طاقتور کارکردگی ہے اور اسے ایک اعلی کارکردگی والے سنگل بورڈ کمپیوٹر اور ایمبیڈڈ مدر بورڈ کے طور پر ڈسپلے ، کنٹرول ، نیٹ ورک ٹرانسمیشن ، فائل اسٹوریج ، ایج کمپیوٹنگ اور دیگر منظرناموں کے لئے استعمال کیا جاسکتا ہے۔
• راکچپ آر کے 3576 کو مرکزی چپ کے طور پر استعمال کرتے ہوئے ، مرکزی تعدد 2.2GHz تک پہنچ سکتی ہے ، جس میں کواڈ کور 642 بٹ کارٹیکس-اے 72 اور کواڈ کور 64 بٹ کارٹیکس-اے 53 کو مربوط کیا جاسکتا ہے ، کل آٹھ کور پروسیسرز اور اے آر ایم میل-جی 52 ایم سی 3 جی پی یو ، سپورٹ ، سپورٹ اور 4K سپورٹ کی حمایت کرتے ہیں۔ ملٹی اسکرین ڈسپلے ، بلٹ میں آزاد NPU ، مختلف AI منظرناموں کو قابل بناتا ہے۔
• متعدد میموری اور اسٹوریج کے امتزاج فراہم کریں ، جس میں سے متوازن آن بورڈ ہارڈ ویئر کنفیگریشن ، اور ایپلی کیشنز کی ایک وسیع رینج کا انتخاب کریں۔ 24
• بلٹ ان آزاد این پی یو کمپیوٹنگ پاور 6 ٹاپوں تک پہنچ سکتی ہے ، جس سے مختلف AI منظرنامے کو قابل بنایا جاسکتا ہے۔

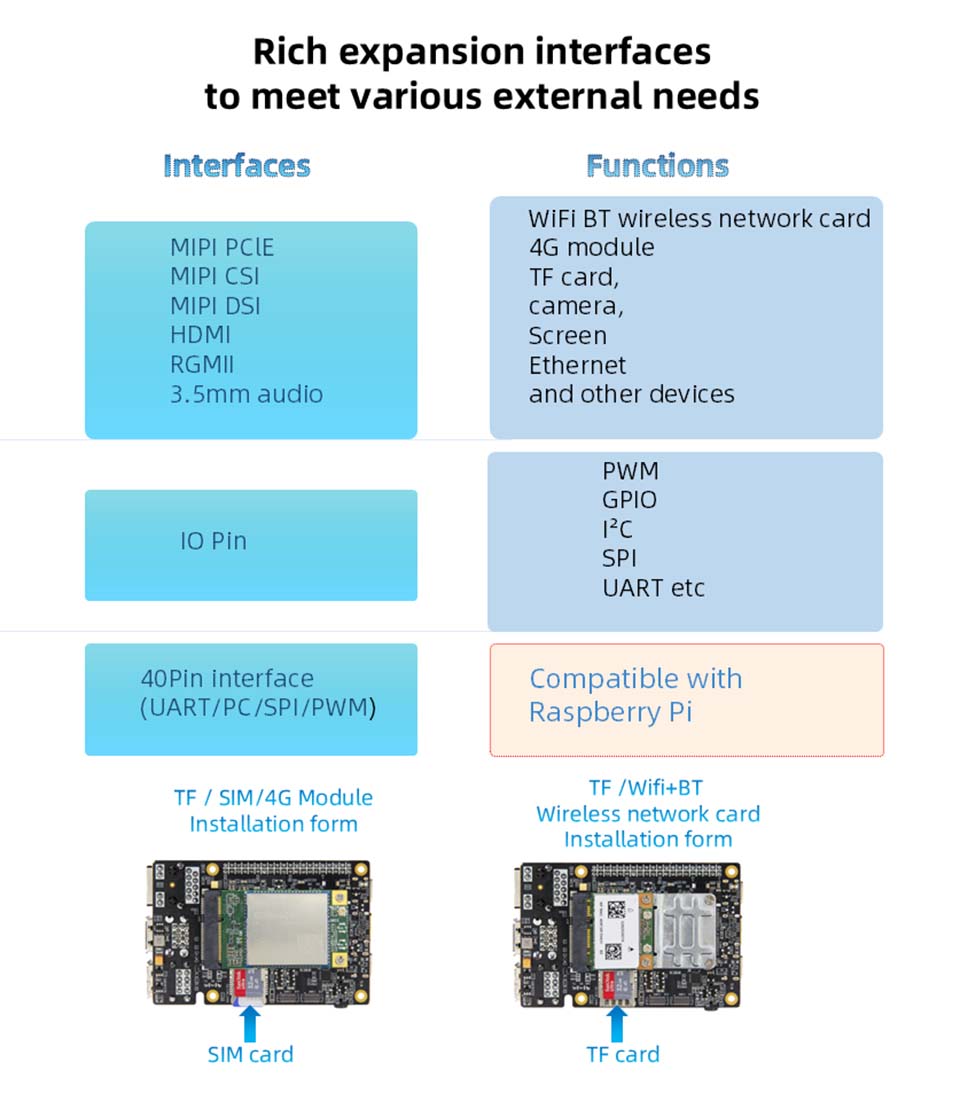

• اس میں اعلی انضمام اور بھرپور توسیع انٹرفیس ہیں ، جن میں گیگابٹ ایتھرنیٹ پورٹ ، آر جی ایم آئی ، USB3.0 ، USB2.0 ، MINIPCLE ، MINIHDMI ، MIPI اسکرین انٹرفیس اور MIPI کیمرہ انٹرفیس ، آڈیو انٹرفیس ، انفراریڈ ریسیور ، سم/TF کارڈ ہولڈر اور دیگر پیریفیرلز ، اور لیڈز ہیں۔
• یہ سرکاری طور پر مرکزی دھارے میں شامل Android ، debain ، اور اوبنٹو آپریٹنگ سسٹم کی تصاویر کی حمایت کرتا ہے ، اور اس کا اطلاق 8 سے زیادہ مختلف ایپلی کیشن ماحول پر کیا جاسکتا ہے۔
• یہ مکمل طور پر اوپن سورس ہے ، سرکاری سبق فراہم کرتا ہے ، اور مکمل SDK ڈرائیور ڈویلپمنٹ کٹس ، ڈیزائن اسکیمیٹکس اور دیگر وسائل مہیا کرتا ہے ، جو آسانی سے استعمال کیا جاسکتا ہے۔

RK3576 ترقیاتی خصوصیت

• متعدد آپریٹنگ سسٹم کی حمایت کرتا ہے ، چاہے وہ ترقی ہو یا تفریح ​​، اسے آسانی سے مطمئن کیا جاسکتا ہے !: اوبنٹو/ڈیبین اینڈروئیڈ/روبوٹ آپریٹنگ سسٹم

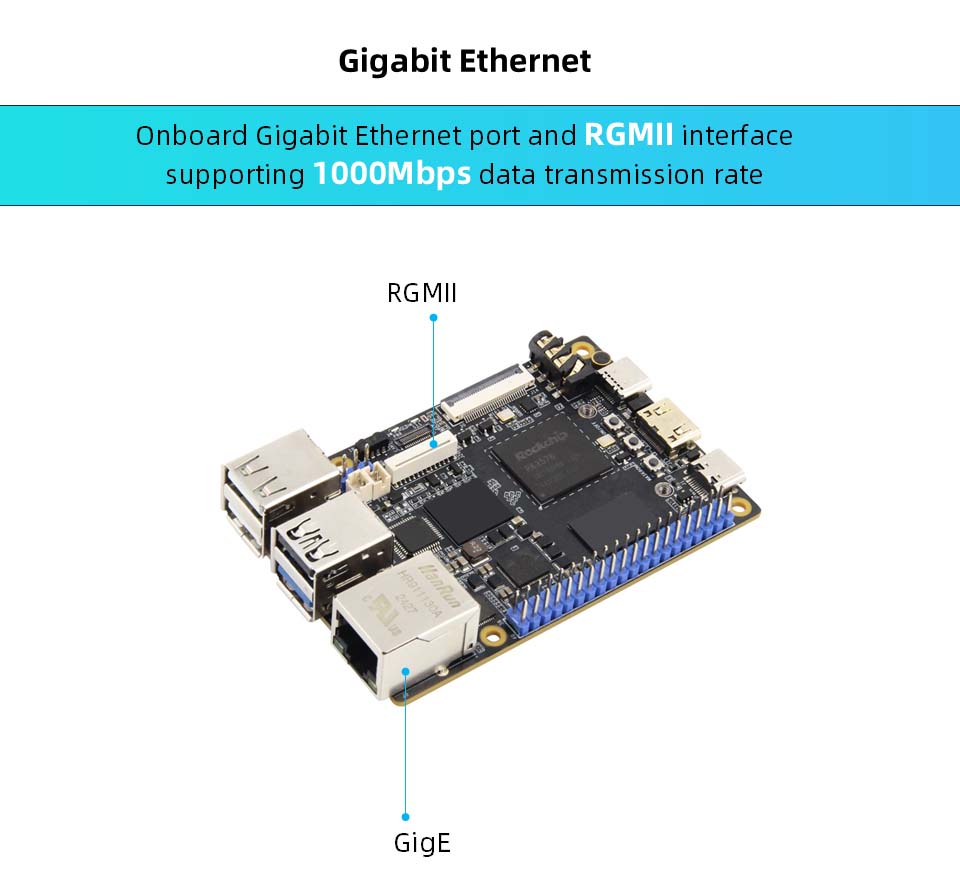

• جہاز پر گیگابٹ ایتھرنیٹ پورٹ اور آر جی ایم آئی آئی انٹرفیس ، 1000 ایم بی پی ایس ڈیٹا ٹرانسمیشن ریٹ کی حمایت کریں
• بلٹ ان انڈیپنڈنٹ این پی یو ، کمپیوٹنگ پاور 6 ٹاپس تک پہنچ سکتی ہے ، تین کور فن تعمیر کو اپناتی ہے ، انٹ 4/انٹ 8/انٹ 16/ایف پی 16/بی ایف 16/ٹی ایف 32 کی حمایت کرتی ہے ، مختلف اے آئی منظرناموں کو بااختیار بناتی ہے۔
• 8K@30 فریم تک H.264/H.265/VP9/AV2/AVS2 ویڈیو ڈیکوڈنگ اور 4K@60 فریم H.264/H.265 ویڈیو انکوڈنگ تک کی حمایت کرتا ہے

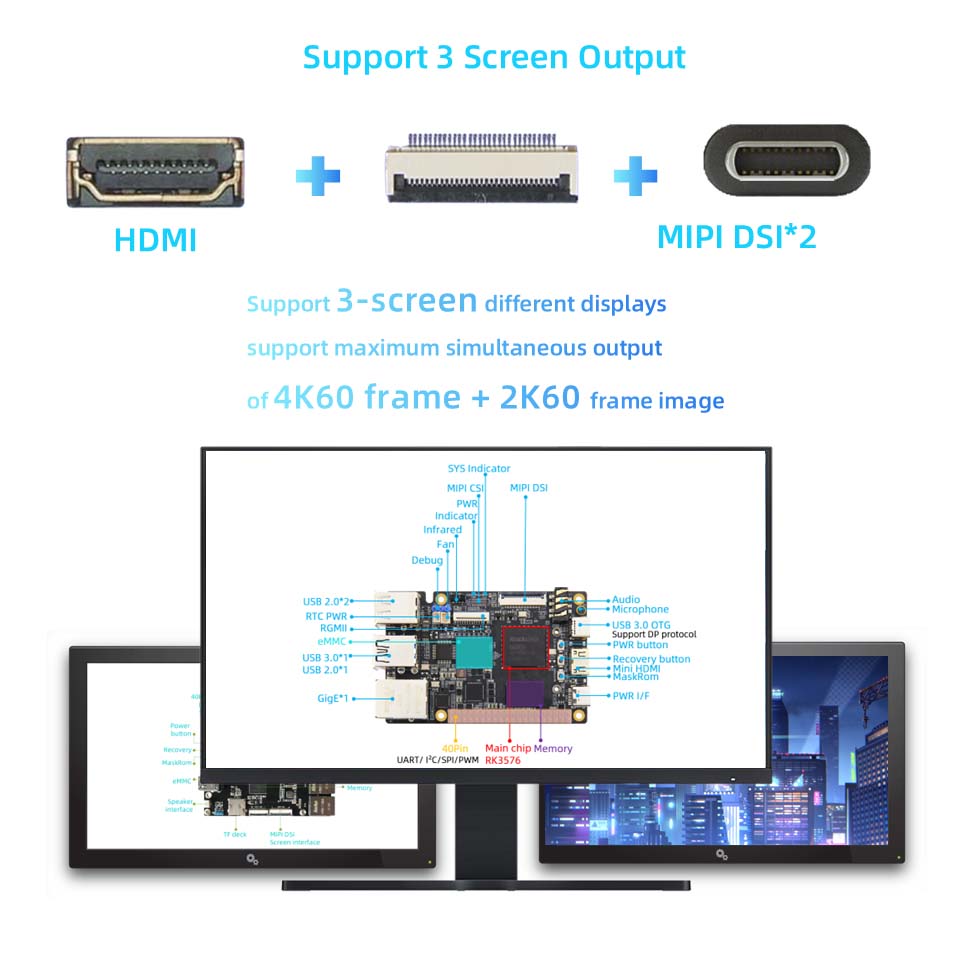

• تھری اسکرین ڈسپلے کی حمایت کرتا ہے ، ایک ہی وقت میں 4K@120 فریم + 2K@60 فریم + 1080p@60 فریم تک کی حمایت کرتا ہے
• بھرپور توسیع انٹرفیس

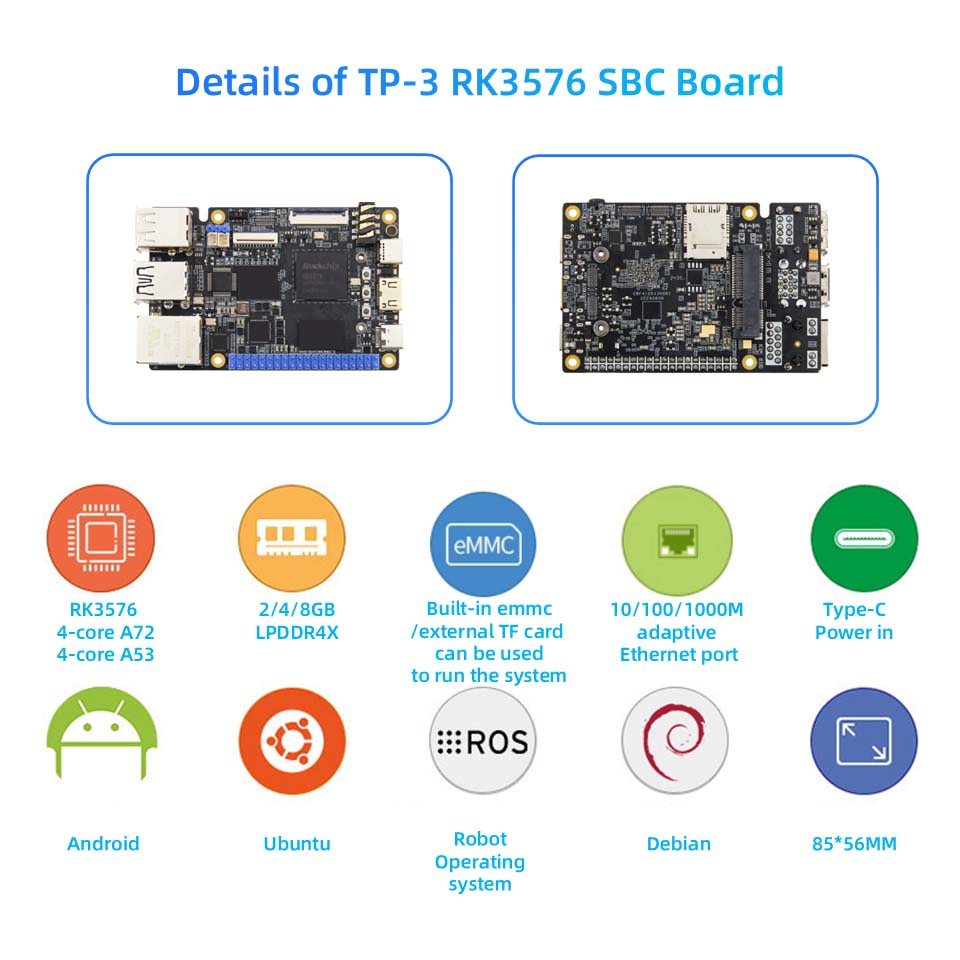

RK3576 بورڈ ہارڈ ویئر کی تشکیل

• پاور انٹرفیس: 5V@4A DC ان پٹ ، ٹائپ سی انٹرفیس (ڈیٹا ٹرانسمیشن کی صلاحیت نہیں)

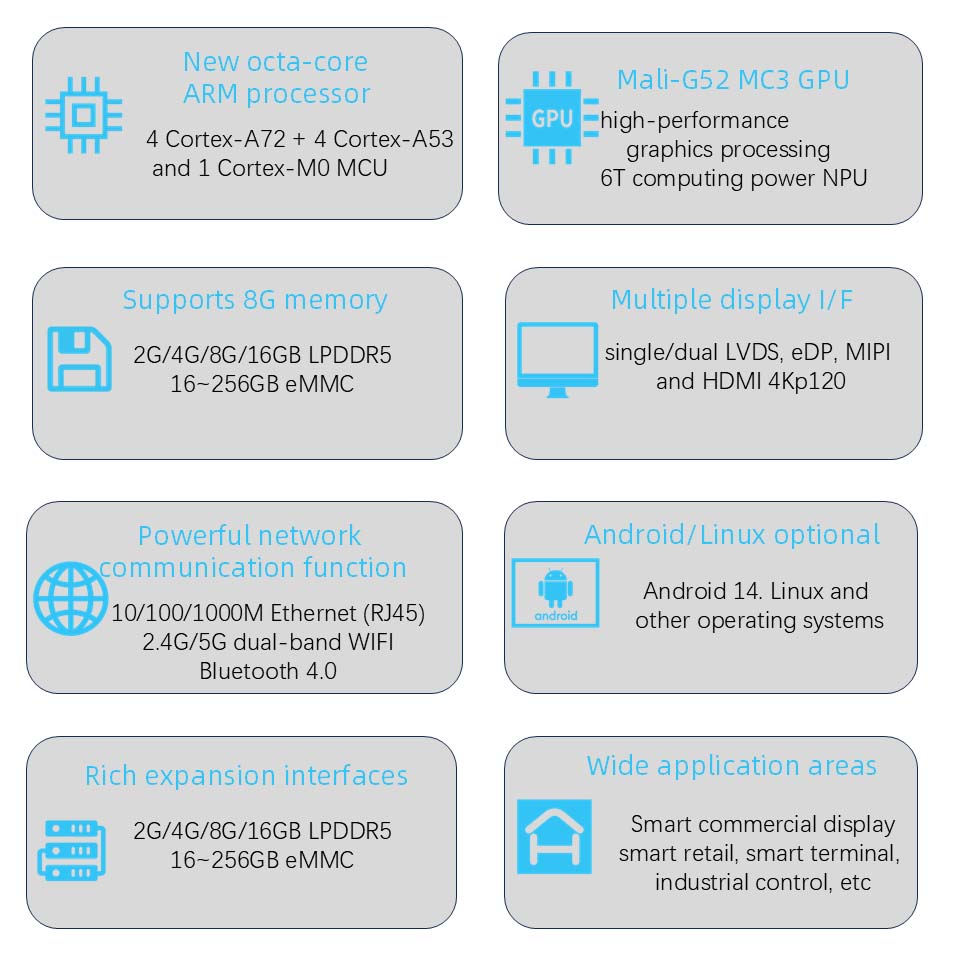

• مین چپ: RK3576 (کواڈ کور A72 + کواڈ کور A53 ، MALI-G52 MC3 ، 6T کمپیوٹنگ پاور)
• میموری: 2/4/8 جی بی ، ایل پی ڈی ڈی آر 4 ایکس (اسٹوریج کی دیگر ضروریات کو اپنی مرضی کے مطابق بنایا جاسکتا ہے)
• اسٹوریج: 0/32/64GB ، EMMC (دیگر اسٹوریج کی ضروریات کو اپنی مرضی کے مطابق بنایا جاسکتا ہے)
• ایتھرنیٹ: گیگابٹ نیٹ ورک پورٹ*1 ، 10/100/1000MBPS ڈیٹا ٹرانسمیشن ریٹ کی حمایت کرتا ہے۔ آر جی ایم آئی انٹرفیس*1 ، 10/100/1000MBPS ڈیٹا ٹرانسمیشن ریٹ کی حمایت کرتا ہے ، ہمارے RGMII گیگابٹ ایتھرنیٹ ماڈیول سے منسلک ہوسکتا ہے
• HDMI: HDMI2.1 آؤٹ پٹ*1 ، دیگر اسکرینوں کے ساتھ ملٹی اسکرین ڈسپلے کی حمایت کرتا ہے ، زیادہ سے زیادہ ریزولوشن 4K@120fps
• MIPI-DSI: MIPI اسکرین انٹرفیس * 1 ، وائلڈ فائر MIPI اسکرین میں پلگ کیا جاسکتا ہے ، دیگر اسکرینوں کے ساتھ متعدد اسکرینوں کی حمایت کرتا ہے ، واحد MIPI موڈ جس کی اعلی ترین ریزولوشن 2560 * 1600 @ 60fps ہے۔

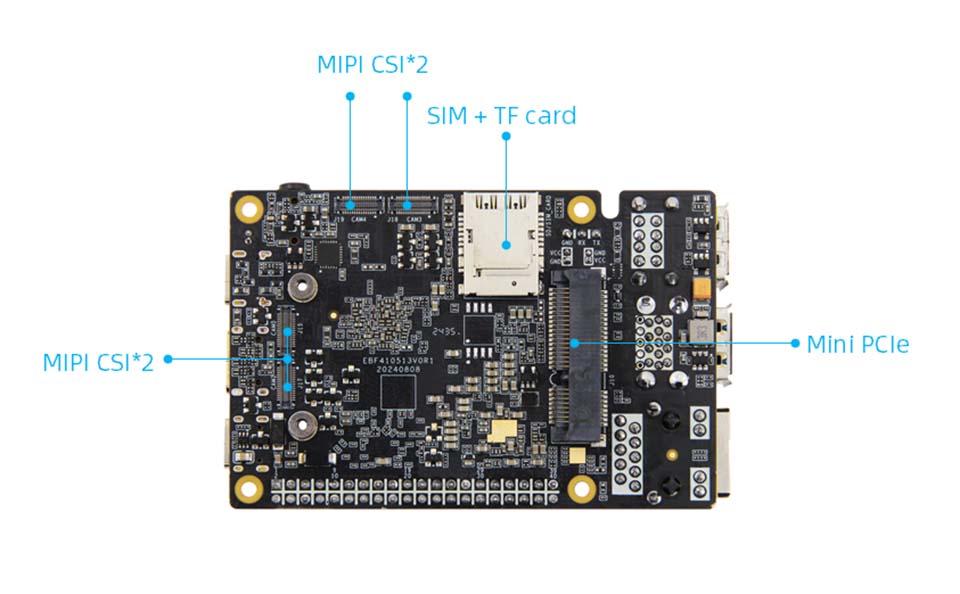

• MIPI-CSI: 2 * 15PIN BTB کیمرا انٹرفیس * 5 (سامنے * 1 ، پیچھے * 4) ، ہمارے MIPI کیمرے میں پلگ ان کیا جاسکتا ہے
• USB2.0: ٹائپ-اے انٹرفیس * 3 (میزبان)
• USB3.0: ٹائپ-اے انٹرفیس * 1 (میزبان) ؛ ٹائپ سی انٹرفیس * 1 (او ٹی جی) ، فرم ویئر جلانے والے انٹرفیس کے لئے ، ڈی پی پروٹوکول کی حمایت کرتا ہے ، دوسری اسکرینوں کے ساتھ استعمال کیا جاسکتا ہے
• پی سی ایل ای انٹرفیس: منی پی سی ایل ای انٹرفیس ، مکمل اونچائی یا آدھی اونچائی والے وائی فائی نیٹ ورک کارڈ ، 4 جی ماڈیول یا دیگر منی پی سی ایل ای انٹرفیس ماڈیول کے ساتھ استعمال کیا جاسکتا ہے۔
• سم+ٹی ایف کارڈ ہولڈر: ایک ہی وقت میں سم کارڈ اور مائیکرو ایس ڈی (ٹی ایف) کارڈ داخل کرسکتے ہیں ، سسٹم کو شروع کرنے کے لئے ٹی ایف کارڈ کی حمایت کریں ، 512GB تک ، سم کارڈ فنکشن کو 4G ماڈیول کے ساتھ استعمال کرنے کی ضرورت ہے۔
• 40pin انٹرفیس: راسبیری پائی 40pin انٹرفیس کے ساتھ ہم آہنگ ، PWM/GPIO/C/SPI/UART افعال کی حمایت کرتا ہے
• ڈیبگ سیریل پورٹ: ڈیفالٹ پیرامیٹر 1500000-8-N-1
• آڈیو: مائیکن*1 ، کیپسیٹر مائکروفون ؛ ہیڈ فون آؤٹ پٹ + مائکروفون ان پٹ 2-in-1 انٹرفیس*1
• بٹن: پاور بٹن*1 ؛ ماسکوم بٹن*1 ؛ بازیابی کا بٹن*1
• ایل ای ڈی: پاور اشارے*1 ؛ سسٹم اشارے*1
• اورکت وصول کنندہ: اورکت ریموٹ کنٹرول فنکشن کی حمایت کرتا ہے
• آر ٹی سی: آر ٹی سی پاور ساکٹ*1

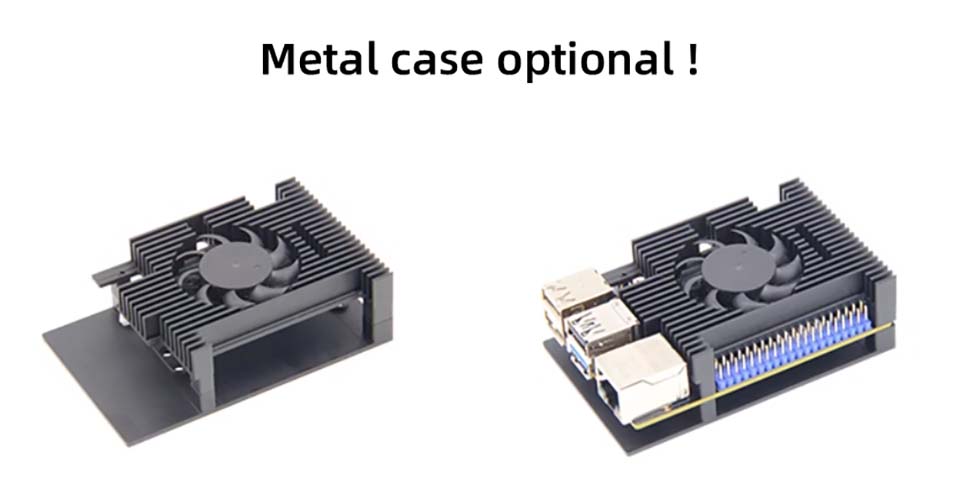

• فین انٹرفیس: کولنگ کے لئے 5V فین کی تنصیب کی حمایت کرتا ہے

اس RK3576 بورڈ کے دوسرے پیرامیٹرز

سسٹم: اینڈروئیڈ 14 ، اوبنٹو ، ڈیبین

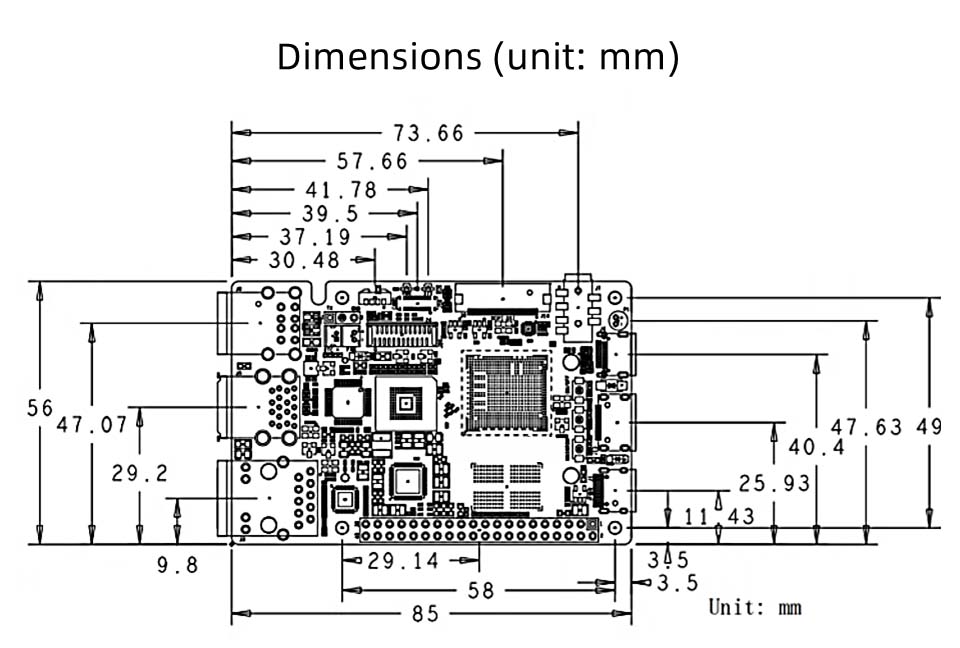

سائز: 85*56 ملی میٹر
