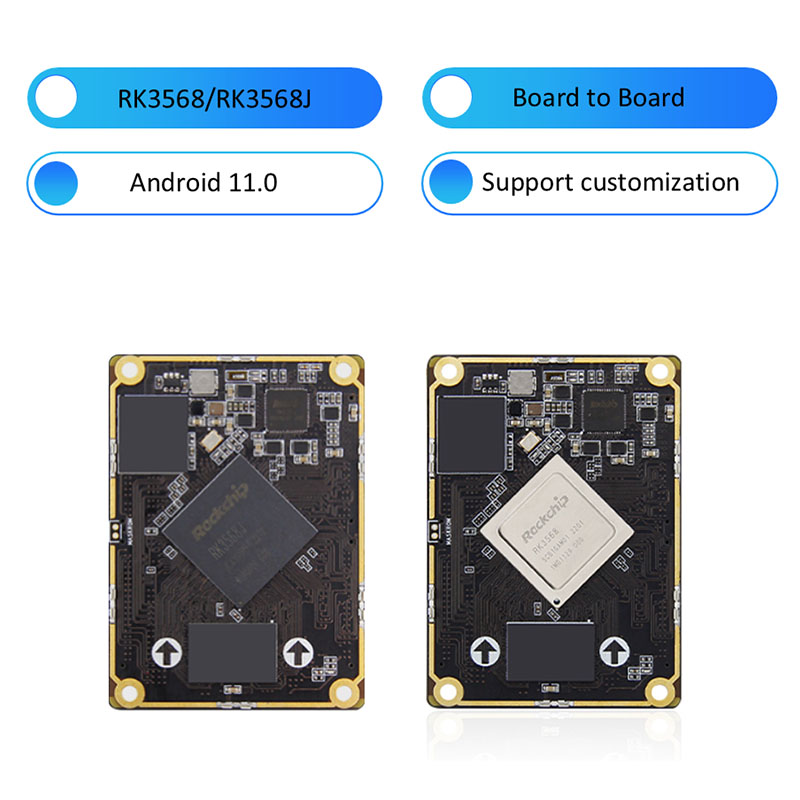

RK3568J RK3568 بورڈ پر بورڈ سوم کور بورڈ

اس مکمل خصوصیات والے بورڈ (بی ٹی بی انٹرفیس) کو ڈسپلے ، کنٹرول ، نیٹ ورک ٹرانسمیشن ، فائل اسٹوریج ، ایج کمپیوٹنگ اور دیگر منظرناموں کے لئے اعلی کارکردگی والے سنگل بورڈ کمپیوٹر اور ایمبیڈڈ مدر بورڈ کے طور پر استعمال کیا جاسکتا ہے۔

Rockchiprk3568 (تجارتی گریڈ)/RK3568J (صنعتی گریڈ) کو مرکزی چپ کے طور پر استعمال کرتے ہوئے ، اس نے 22nm پروسیس ٹکنالوجی کو اپنایا ہے ، جس کی زیادہ سے زیادہ تعدد 2.0GHz ، مربوط کواڈ کور 64 بٹ کارٹیکس-اے 55 پروسیسر اور مالگ 522e گرافکس پروسیسر ، 4K ڈیکوڈنگ اور 108000 کی حمایت کرتا ہے ، جس میں 4K ڈیکوڈنگ اور 108080 کی حمایت کی جاتی ہے۔ ہلکا پھلکا مصنوعی ذہانت کی ایپلی کیشنز کے لئے استعمال کیا جاسکتا ہے۔

متعدد میموری اور اسٹوریج کے امتزاجوں میں سے انتخاب کرنے کے لئے ، متوازن جہاز ہارڈ ویئر کنفیگریشن ، ایپلی کیشنز کی وسیع رینج کا انتخاب کریں۔

بلٹ ان آزاد این پی یو کمپیوٹنگ پاور 1 ٹاپ (3568J 512macnpu ہے) تک پہنچ سکتی ہے ، جسے ہلکا پھلکا مصنوعی ذہانت کی ایپلی کیشنز کے لئے استعمال کیا جاسکتا ہے۔

اس میں اعلی انضمام اور بھرپور توسیع کے انٹرفیس ہیں ، اور یہ دوہری گیگابٹ ایتھرنیٹ بندرگاہوں ، ایچ ڈی ایم آئی ، ای ڈی پی ، 5 منپکل ، سٹا ، ایم 2 ، یو ایس بی 3.0 ، ایم آئی پی آئی اسکرین انٹرفیس ، ایم آئی پی آئی کیمرہ انٹرفیس ، آڈیو انٹرفیس اور دیگر پیریفیرلز کو تبدیل کرنے کے ل performance کو تبدیل کرسکتے ہیں۔

سرکاری طور پر مرکزی دھارے میں شامل اینڈریوڈ 11 ، ڈیبین ، اوبنٹو آپریٹنگ سسٹم کی تصاویر کی حمایت کرتا ہے ، اور مختلف ایپلی کیشن ماحول میں اس کا اطلاق ہوسکتا ہے۔

مکمل طور پر اوپن سورس ، آفیشل سبق ، مکمل SDK ڈرائیور ڈویلپمنٹ پیکیجز ، ڈیزائن اسکیمات اور دیگر وسائل فراہم کریں ، آپ آسانی سے بغیر کسی مردہ سرے کے شروع کرسکتے ہیں۔

RK3568J RK3568 بورڈ پر بورڈ سوم کور بورڈ کی خصوصیات

یہ ہمارے RK3566 BTB کور بورڈ کے ساتھ بیس بورڈ کا اشتراک کرسکتا ہے۔ دوسرے لفظوں میں ، آپ کو صرف دو بنیادی بورڈز کی حمایت کے لئے ایک بیس بورڈ ڈیزائن کرنے کی ضرورت ہے۔

تجارتی گریڈ اور صنعتی گریڈ دستیاب ہے۔

اعلی معیار کے ساتھ معقول قیمت۔

استعمال کے لئے تیار ہیں۔ متعدد آپریٹنگ سسٹم کی حمایت کرتا ہے۔

دوہری گیگابٹ ایتھرنیٹ انٹرفیس ، متحرک وولٹیج ریگولیشن کی حمایت کریں۔

بلٹ ان آزاد این پی یو ، کمپیوٹنگ پاور 512mac/1tops تک پہنچ سکتی ہے۔

مرکزی دھارے کے فن تعمیراتی ماڈلز کے ایک کلک سوئچنگ کی حمایت کرتا ہے ، ہلکے وزن میں مصنوعی ذہانت کی ایپلی کیشنز کے لئے استعمال کیا جاسکتا ہے۔

طاقتور تصویری تجزیہ کی صلاحیتیں ، آسان ڈیکوڈنگ 4K 4K@60 فریم H.264 \ H.265 \ VP9 فارمیٹ ڈیکوڈنگ اور 1080p60 فریم H.264 \ H.265 فارمیٹ انکوڈنگ کی حمایت کرتی ہے۔

ڈبل اسکرین ڈسپلے ، ہائی ڈیفینیشن اور پورٹیبل۔

ڈبل اسکرین ڈسپلے کی حمایت کریں ، ایک ہی وقت میں 4K60 فریم + 1080p60 فریم امیج آؤٹ پٹ تک کی حمایت کریں۔

مختلف بیرونی ضروریات کو پورا کرنے کے لئے بھرپور توسیع انٹرفیس کے ساتھ

RK3568J RK3568 بورڈ پر بورڈ سوم کور بورڈ پیرامیٹرز

RK3568 BTB کور بورڈ ہارڈ ویئر کی تشکیل

کنیکٹر: مرد: SGDBM-05-80P-H10 خواتین: SGDBF-05-80P-H30

مین چپ: RK3568/RK3568J (کواڈ کور کورٹیکس-A55 ، 2GHz ، MALI-G52)

IO: BTB 320 پنوں کی طرف جاتا ہے ، 0.5 ملی میٹر وقفہ کاری ، تمام I0 کی طرف جاتا ہے

میموری: 1/2/4/8GB ، LPDDR4/4X ، 1560MHz

اسٹوریج: 8/32/64/128 جی بی ، ای ایم ایم سی

K3568 BTB بیس بورڈ ہارڈ ویئر کی تشکیل

کنیکٹر: مرد: SGDBM-05-80P-H10 خواتین: SGDBF-05-80P-H30

پاور انٹرفیس: 12v@1a (1a اور اس سے اوپر) ڈی سی ان پٹ ، ڈی سی انٹرفیس

ایتھرنیٹ: 10/100/1000m انکولی ایتھرنیٹ پورٹ*2

HDMI: HDMI2.0 اسکرین انٹرفیس ، ڈبل اسکرین ڈسپلے ، زیادہ سے زیادہ ریزولوشن 4096*2160@60Hz کی حمایت کرتا ہے

MIPI-DSI: MIPI اسکرین انٹرفیس*2 ، کو جنگل کی آگ MIPI اسکرین میں پلگ کیا جاسکتا ہے ، ڈبل اسکرین ڈسپلے کی حمایت کریں: سنگل MIPI موڈ زیادہ سے زیادہ ریزولوشن 1920*1080@60Hz

MIPI-CSI: MIPI کیمرہ انٹرفیس*2 ، IMX415/OV8858 کیمرا میں پلگ کیا جاسکتا ہے

EDP: EDP1.3 اسکرین انٹرفیس*1 ، EDP ٹچ انٹرفیس*1 ؛ ڈبل اسکرین ڈسپلے کی حمایت کریں

USB2.0: ٹائپ-اے انٹرفیس*3 (میزبان) ؛ ٹائپ سی انٹرفیس*1 (او ٹی جی) ، فرم ویئر جلانے والے انٹرفیس کے لئے

USB3.0: ٹائپ-اے انٹرفیس*1 (میزبان)

ایم 2 انٹرفیس: ایم کی ٹائپ ٹھوس اسٹیٹ ڈرائیو ، پی سی ایل ای 3.0*2 لین ؛ 2280 تفصیلات NVME سالڈ اسٹیٹ ڈرائیو میں پلگ کیا جاسکتا ہے

پی سی ایل ای انٹرفیس: منی پی سی ایل ای انٹرفیس ، مکمل اونچائی یا آدھی اونچائی والے وائی فائی نیٹ ورک کارڈ ، 4 جی ماڈیول یا دیگر منی پی سی ایل ای انٹرفیس ماڈیول کے ساتھ استعمال کیا جاسکتا ہے۔

سم کارڈ ہولڈر: سم کارڈ فنکشن کو 4G ماڈیول کے ساتھ استعمال کرنے کی ضرورت ہے

SATA انٹرفیس: معیاری SATA انٹرفیس*1 ؛ SATA پاور سپلائی انٹرفیس*1 ، 12V آؤٹ پٹ کی حمایت کرتا ہے

کین: کر سکتے ہیں*2

ADC: ADC حصول انٹرفیس*1

سیریل پورٹ: ڈیبگ سیریل پورٹ*1 (UART2) ڈیفالٹ پیرامیٹر 1500000-8-N-1 ؛ LVTTL سیریل پورٹ*2 (UART7 & UART9) ؛ RSS232*2 (UART7 اور UART9) RSS485*2 (UART3 & UART4)

ٹی ایف کارڈ ہولڈر: مائیکرو ایس ڈی (ٹی ایف) کارڈ بوٹ سسٹم کی حمایت کرتا ہے ، 512 جی بی تک

آڈیو: آڈیو آؤٹ پٹ ، 3.5 ملی میٹر آڈیو ہولڈر*1 (سبز) ؛ آڈیو ان پٹ ، 3.5 ملی میٹر آڈیو ہولڈر*1 (سرخ) ؛ مائک مائکروفون انٹرفیس*1 ایس پی کے اسپیکر انٹرفیس*1 ، 1W پاور اسپیکر کو مربوط کرسکتا ہے

بٹن: پاور بٹن ؛ ری سیٹ بٹن ؛ بازیابی کا بٹن

اورکت وصول کنندہ: اورکت ریموٹ کنٹرول فنکشن کی حمایت کرتا ہے

آر ٹی سی: آر ٹی سی پاور ساکٹ*1

فین انٹرفیس: کولنگ کے لئے 5V فین کی تنصیب کی حمایت کرتا ہے
