RK3576 چپ کیا ہے؟

Rockchip RK3576 دوسری نسل 8nm اعلی کارکردگی والا AIOT پلیٹ فارم ایک اعلی کارکردگی ، کم طاقت والا SOC (سسٹم آن-چپ) پروسیسر ہے جو ARM پر مبنی پی سی ، ایج کمپیوٹنگ ڈیوائسز ، اور ذاتی موبائل انٹرنیٹ ڈیوائسز جیسے متعدد ایپلی کیشن منظرناموں کے لئے موزوں ہے۔ یہ اے آر ایم آرکیٹیکچر پر مبنی آٹھ کور سی پی یو کا استعمال کرتا ہے ، ایک آزاد 6 ٹاپپس (ٹی ای آر اے آپریشن فی سیکنڈ) این پی یو (نیورل نیٹ ورک کواڈ پروسیسنگ یونٹ) کو مربوط کرتا ہے ، جی پی یو ، ایم سی یو ، وی پی یو جیسے متعدد کمپیوٹنگ کور کو مربوط کرتا ہے اور اس میں بہت سے پیچیدہ منظر کی ضروریات کو پورا کرنے کے لئے ایک بھرپور پردیی انٹرفیس ہوتا ہے۔ اس کے علاوہ ، RK3576 UFs (یونیورسل فلیش اسٹوریج) اسٹوریج کی بھی حمایت کرتا ہے ، جس سے ڈیٹا اسٹوریج اور پڑھنے کی صلاحیتیں فراہم ہوتی ہیں۔

تھنک کور ٹیکنالوجی بازو ایمبیڈڈ ڈویلپمنٹ کے لئے وقف ہے ، فی الحال RK3576 کور بورڈ تیار کیا ہے اور تخصیص اور بڑے پیمانے پر پیداوار کی حمایت کرتا ہے

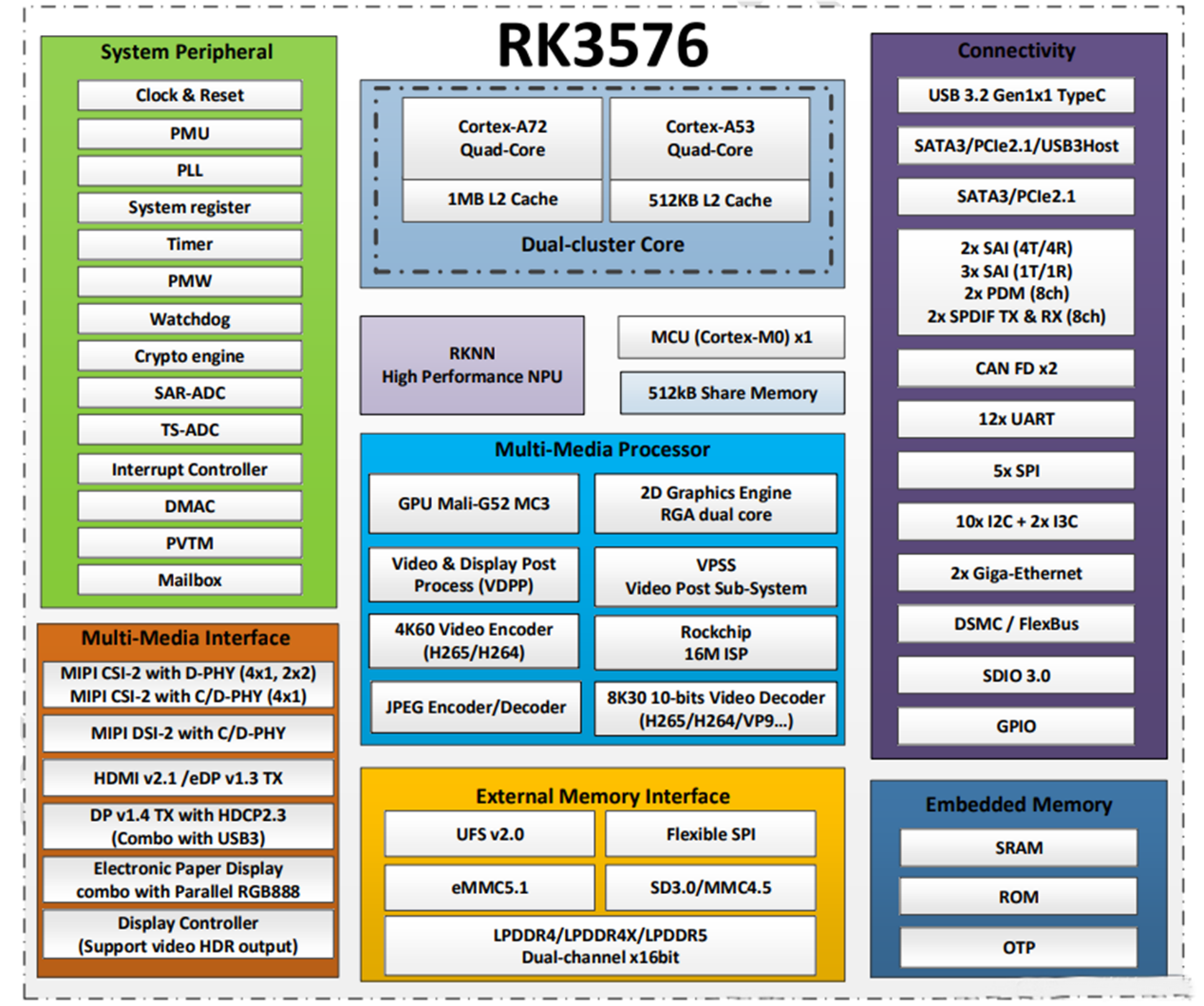

2. 2. RK3576 تفصیلات کا تجزیہ

سی پی یو:

4 کارٹیکس-اے 72 کور (2.2 گیگا ہرٹز) اور 4 کارٹیکس-اے 53 کور (1.8 گیگا ہرٹز) کے ساتھ آکٹا کور اے آر ایم پروسیسر (1.8 گیگا ہرٹز)

400MHz پر صارف پر مبنی بازو پرانتستا M0 MCU

جی پی یو:

آرم ملی-جی 52 ایم سی 3 @ 1ghz

اوپن جی ایل ایس 1.1 ، 2.0 اور 3.2 کی حمایت کرتا ہے

سپورٹ آتش فشاں 1.1

اوپن سی ایل 2.0 مکمل پروفائل کی حمایت کرتا ہے

اے ایف بی سی کی حمایت کرتا ہے (بازو فریم بفر کمپریشن)

ڈی ڈی آر:

دوہری 32 بٹ ایل پی ڈی ڈی آر 4/ایل پی ڈی ڈی آر 4 ایکس/ایل پی ڈی ڈی آر 5

VPU:

8KP30 H.265 ، AV1 ، VP9 ، AVS2 ویڈیو ڈیکوڈر

4KP120 H.265 ، AV1 ، VP9 ، AVS2 ویڈیو ڈیکوڈر

4KP60 H.265 ، H.264 ، AV1 ، VP9 ، AVS2 ویڈیو ڈیکوڈر

4KP60 H.264/H.265 ویڈیو انکوڈر

4KP60 MPEG انکوڈر اور ڈیکوڈر

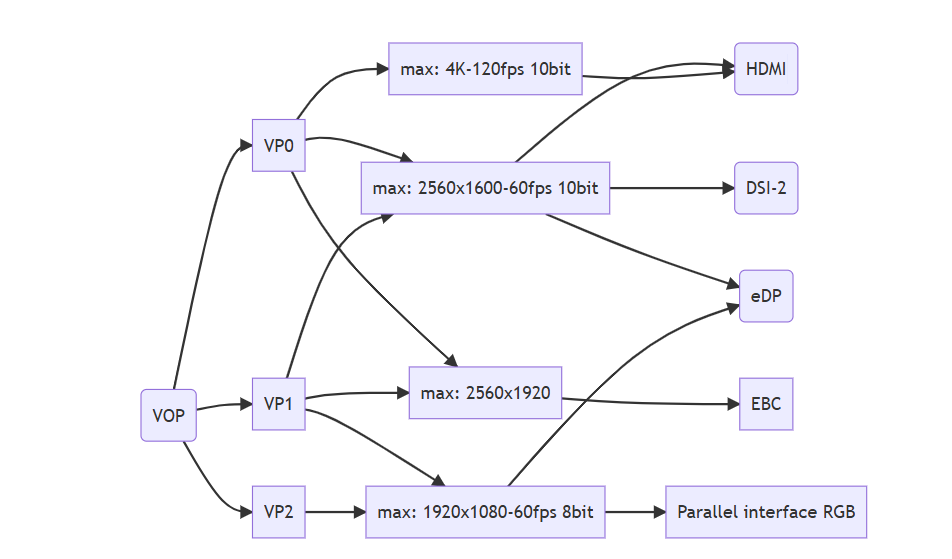

جی ٹی سی:

HDMI 2.1 4KP120 /EDP 1.3 کومبو TX @ 4KP60 کومبو TX

Mipi DSI-2 TX @ 4K60

ڈسپلے پورٹ 1.4 TX @ 4K120

ای پی ڈی (الیکٹرانک پیپر ڈسپلے) TX @ 2560x1920

متوازی انٹرفیس (RGB888) TX @ 1080p60

1 سپورٹ ٹرپل اسکرین ڈسپلے 2.5K+2K+2K

2. 2۔ دوہری اسکرین 4K+ 2K

NPU:

INT8 کمپیوٹنگ پاور 6 ٹاپ ہے

دوہری کور کی حمایت کریں ، دوہری کور مل کر یا آزادانہ طور پر کام کرسکتے ہیں

سپورٹ INT4 ، INT8 ، INT16 ، FP16 ، BF16 اور TF32 کمپیوٹنگ 1MB اندرونی SRAM کے ساتھ

ملٹی ٹاسک ، ملٹی سینریو متوازی Q پروسیسنگ سپورٹ ڈیپ لرننگ فریم ورک: ٹینسر فلو ، کیفے ، ٹیفلائٹ ، پائٹورچ ، اونکس این این ، اینڈروئیڈ این این ، وغیرہ۔

آر جی اے (2 ڈی گرافکس انجن):

Rockchip RGA V2.5 انجن ، ڈوئل کور زیادہ سے زیادہ ریزولوشن: ماخذ تصویر 8192x8192 ، ٹارگٹ امیج 4096x4096 سپورٹ بلاک ٹرانسفر اور شفافیت کے موڈ رنگ بھرنے ، بشمول میلان بھرنے اور پیٹرن فلنگ

الفا ملاوٹ کی حمایت کریں ، بشمول عالمی الفا ، فی پکسل الفا اور میلان

کسی بھی غیر انٹیجر اسکیلنگ تناسب کو 1/16 سے 16 تک کی حمایت کریں

سپورٹ 0 ، 90 ، 180 ، 270

ویڈیو ان پٹ

16 میٹر پکسل آئی ایس پی کے ساتھ ایچ ڈی آر (120db تک)

3 MIPI CSI-2 انٹرفیس کی حمایت کرتا ہے

1 MIPI CSI-2 D-PHY (4x1 ، 2x2) کے ساتھ

1 MIPI CS1-2 کے ساتھ C/D-PHY (4x1)

دو 4 لین D-PHY V1.2 انٹرفیس

ہر انٹرفیس کو 2x2 ڈیٹا چینل پورٹ کے طور پر تشکیل دیا جاسکتا ہے

ایک 4 لین (یا 3-ڈیٹا ٹرپلٹ) C/D-PHY

D-PHY V2.0 ہے ، جس میں چینل کی شرح 4.5GBPS ہے

سی-فائی v1.1 ہے ، جس میں 2.5gsps کی ٹرپلٹ ریٹ ہے

ہر بندرگاہ 4 ورچوئل چینلز کی حمایت کرتی ہے

ڈی وی پی انٹرفیس

ایک ڈی وی پی 8/10/12

16 بٹ

8/10/12/16 بٹس ، 150 میگاہرٹز I/O فریکوینسی سپورٹ BT.601/BT.656 اور BT.1120 VI انٹرفیس سپورٹ کنفیگریشن پکسل گھڑی ، افقی SYNC ، اور عمودی SYNC پولریٹی سپورٹ 2/4-وے ملٹی پلسنگ بائٹ انٹیلیڈ فارمیٹ آف بی ٹی۔ bt.656/bt.1120

اسٹوریج

HS-G3 (12GBPS) کے ساتھ UFS 2.1

ایف ایس پی آئی (آٹھ چینلز)

EMMC 5.1

SDMMC 3.0

کیمرہ اگر

2-PHY کے ساتھ 2 MIPI CSI-2 (4x1 یا 2x2 پر مشتمل ہوسکتا ہے)

1 MIPI CSI-2 C/D-PHY (4x1) کے ساتھ

1x 8110112116 بٹ ڈی وی پی

تصویری معیار-ڈینٹرلیسنگ ، ڈینوائزنگ ، اسکیلنگ ، مینجمنٹ انجن ، نفاست ، کنارے ہموار ، ڈی سی آئی ہسٹ ، 3D-lut ، ACM ، HDR

آڈیو

I2S/TDM/PCM (2x 4T4R ، 3X 2T2R) ، 2x 8CH PDM ، 2x S/PDIFASRC (2x 2CH + 2X 4CH)

نیٹ ورک

2x RGMI انٹرفیس ، یعنی دوہری گیگابٹ ایتھرنیٹ

. USB

1x USB 3.2 جنرل 1 ، ڈسپلے پورٹ کے ساتھ ٹائپ-سی ALT موڈ کی حمایت کرتا ہے

. PCLE

1 PCLE 2.1/SATA 3.1/USB 3.2 Gen1 ملٹی پلیکس پورٹ

1 PCLE 2.1/SATA 3.1 ملٹی پلیکس پورٹ

دیگر 1/0

CAN FD ، I2C ، SPI ، UART ، GPIO

سیکیورٹی (اے آر ایم ٹرسٹ زون سیکیورٹی توسیع)

آرم ٹرسٹ زون سیکیورٹی توسیع

محفوظ بوٹ/کلیدی سیڑھی/او ٹی پی

کریپٹو انجن (آر ایس اے ، ای سی سی ، ہیش ، ڈیس ، اے ای ایس ، ایس ایچ اے ، ایس ایم)

پیکیج:16x17 ملی میٹر ، 0.65 پچ ، ایف سی سی ایس پی پیکیج
